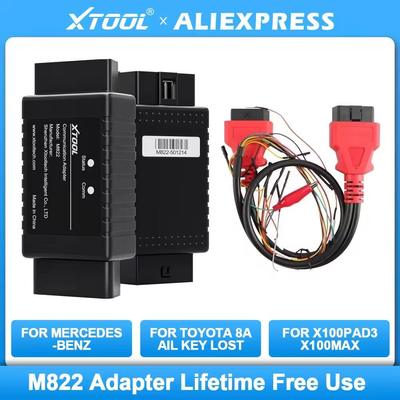

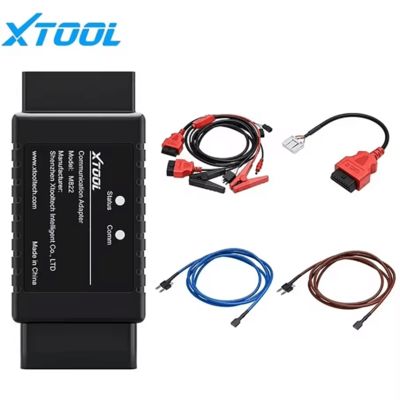

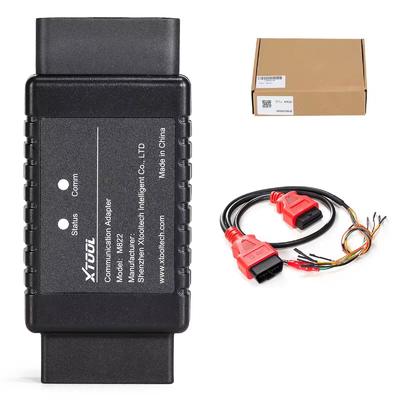

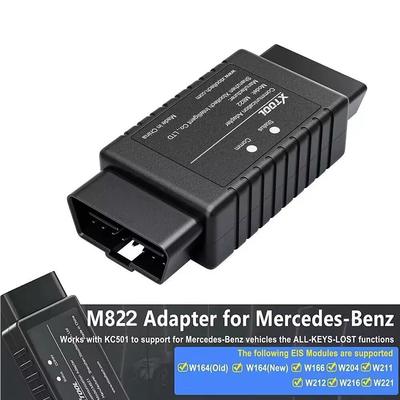

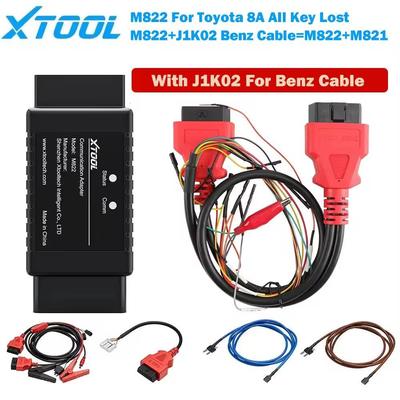

XTOOL M822 کلید برنامه نویسی آداپتور برای تویوتا 8A و مرسدس بنز تمام کلید ها از دست رفته با XTOOL X100 PAD3 X100 MAX و برنامه نویسی KC501 کار می کند

توضیحات محصول

برنامه ریز کلید آداپتور XTOOL M822 برای Toyota 8A/Mercedes-Benz AIl Keys Lost با XTOOL X100 PAD3 X100 MAX IK618 IP616 IP819 IP819TP کار می کند

با M822 TOYOTA آداپتور، می توانید تا 65٪ از زمان محاسبه را در این فرآیند صرفه جویی کنید، یا شما را از بیرون کشیدن و وارد کردن شبیه ساز کلید برای صدها بار نجات دهید.

ابزارهایی که نیاز دارید:

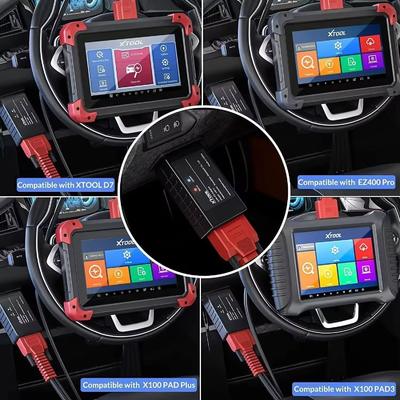

تبلت XTOOL (به عنوان مثال X100PAD Elite XTOOL X100 PAD3، X100 PAD3 SE، X100 MAX، D8، D8BT، D9، D9PRO، A80، A80PRO، A80PRO MASTER، IP616، IP819، IP819TP، IK618)

کابل اصلی و کانکتور OBD2-16

آداپتور ارتباطی M822

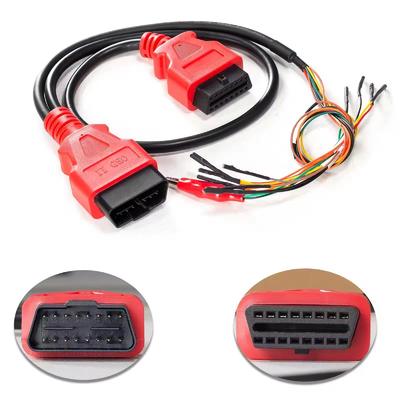

سیم کشی تخصصی تویوتا 8A

برنامه ریز کلید KC100

شبیه ساز کلید KS-1 تویوتا

اتصال شبکه

مدل های پشتیبانی شده:

2014~2019

برای تویوتا لِوین
برای کرولا
برای RAV4
برای پرادو
برای لندکروز
برای کمری
برای هایلندر
برای ریز
برای سیِنا
برای هایس
برای هایلوکس
برای کراون کلوگر
برای آیگو با جعبه IMMO F3-F4-K6-S6

توجه:این با مدل های آمریکایی با کلیدهای تیغه ای تراشه “H” سازگار نیست. برای این مدل ها، لطفاً از عملکرد Reset IMMO که در X100PAD3/X100PAD Elite/X100MAX پشتیبانی می شود، استفاده کنید.

روش اتصال

اتصال از طریق OBD:

KC100/KC501 را از طریق USB به دستگاه وصل کنید و یک KS-1 آماده کنید
دستگاه (یا جعبه VCI) را با آداپتور M822 با استفاده از کابل اصلی وصل کنید.
کابل تویوتا را با استفاده از پورت OBD به خودرو وصل کنید.
گیره باتری را از خودرو خارج کرده و از گیره باتری برای اتصال کابل به باتری استفاده کنید.
فیوز را از جعبه فیوز خارج کرده و سپس کابل را به آن وصل کنید.
پورت 12 ولت DC نر را از کابل تویوتا پیدا کرده و آن را به پورت 12 ولت DC ماده از کابل اصلی وصل کنید.

توجه:

برای مدل های مختلف، روش اتصال ممکن است یکسان نباشد. گاهی اوقات به یک کابل توسعه نیاز است و فیوز ممکن است متفاوت باشد. لطفاً هنگام اتصال به خودرو و جعبه فیوز، نمودار سیم کشی دقیق را در تبلت های XTOOL بررسی کنید.

اتصال روی نیمکت:

KC100/KC501 را از طریق USB به دستگاه وصل کنید و یک KS-1 آماده کنید
ایموبلایزر را به کابل نیمکت تویوتا وصل کنید.
کابل اصلی و کابل نیمکت تویوتا را از طریق آداپتور M822 وصل کنید.
آداپتور 12 ولت DC را به کابل اصلی وصل کنید.

چگونه می توان تمام کلیدها را برای تویوتا 8A با M822 از دست داد:

1. نرم افزار تویوتا (V26.90 یا بالاتر) را باز کنید و از طریق این منوها بروید: By Type – All blade Key lost(8A). پس از آن، این منو ظاهر می شود.
2. Read Immobilizer data را انتخاب کنید. به شما اطلاع می دهد که به شبکه متصل شوید، سپس به شما می گوید که چگونه به خودرو متصل شوید. لطفاً “Wiring diagram” را برای روش اتصال دقیق بررسی کنید.
3. پس از اتصال صحیح به خودرو، روی “OK” کلیک کنید و دستگاه داده ها را از ایموبلایزر استخراج می کند. این کار بیش از 3 دقیقه طول نمی کشد، بنابراین لطفاً صبور باشید.
4. پس از خواندن داده ها، می توانید به فایل داده نام دهید و آن را در پوشه Adapter/Toyota ذخیره کنید.
5. اکنون لطفاً آداپتور M822 را جدا کرده و خودرو را به حالت اولیه خود بازگردانید.
6. اطمینان حاصل کنید که KC100/KC501 متصل است و KS-1 آماده است، و دستگاه هنوز به شبکه متصل است، سپس روی منوی “Generate 8A simulated key” کلیک کنید و فایل داده ای را که قبلاً ذخیره کرده اید، انتخاب کنید.
7. موقعیت کلید را انتخاب کنید. لطفاً توجه داشته باشید که همه موقعیت ها دارای یک شناسه در داخل خود هستند، اما فقط برخی از آنها با یک کلید ثبت شده مطابقت دارند. به طور معمول (اگر هیچ کلیدی پاک نشده باشد)، موقعیت کلید 1 یا 2 دارای یک کلید ثبت شده در داخل است.
8. KC100 یا KC501 را به دستگاه وصل کنید و KS-1 را داخل شیار قرار دهید. کلید فرعی شبیه سازی شده تولید می شود.
9. پس از تولید کلید شبیه سازی شده، لطفاً بررسی کنید که آیا می توان از کلید شبیه سازی شده استفاده کرد یا خیر. اگر نه، لطفاً مراحل 6-8 را تکرار کنید و به یاد داشته باشید که به موقعیت کلید دیگری تغییر دهید. برای بررسی کلید شبیه سازی شده، تراشه را از کلید برنامه ریزی نشده خارج کنید، KS-1 را نزدیک سوئیچ احتراق قرار دهید، کلید را وارد کنید و ببینید آیا می توان خودرو را روشن کرد یا خیر. چراغ نشانگر ایموبلایزر نیز خاموش می شود.
10. اگر می توان از کلید استفاده کرد، لطفاً به “OBD programming function” بروید. با یک کلید فرعی شبیه سازی شده، بقیه مراحل مشابه اضافه کردن یک کلید است. ما پیشنهاد می کنیم ابتدا تعداد کلیدهای ثبت شده را بررسی کنید.
توجه: KS-1 که شبیه سازی شده است به عنوان یک کلید ثبت شده نشان داده نمی شود، بنابراین در تعداد کلیدها نشان داده نمی شود.
11. روی “Add a key” کلیک کنید، اعلان ظاهر شده را بررسی کنید، سپس KS-1 را نزدیک سوئیچ احتراق قرار دهید و کلید جدید (بدون تراشه) را وارد سوئیچ احتراق کنید و آن را روشن کنید.
12. هنگامی که چراغ نشانگر ایموبلایزر به طور مداوم روشن می شود، احتراق را خاموش کنید، کلید جدید را خارج کنید، تراشه را داخل کلید جدید نصب کنید، کلید را داخل سوئیچ احتراق وارد کنید. احتراق را روشن نکنید.
13. اکنون نشانگر ایموبلایزر چشمک می زند. حدود 1 دقیقه صبر کنید و ببینید آیا نشانگر خاموش می شود یا خیر. اگر نشانگر خاموش شد، کلید اضافه شده است و فرآیند تکمیل شده است. اگر نه، لطفاً مراحل 11-13 را تکرار کنید.
14. پس از اتمام کار، دوباره تعداد کلیدها را بررسی کنید و با نتایج قبلی مقایسه کنید و ببینید آیا کلید در خودرو ثبت شده است یا خیر.

لیست بسته بندی:

1 عدد x XTOOL M822 TOYOTA آداپتور
