XTOOL M821 M822 آداپتور مرسدس بنز کار با KC501/X100 Pad3/X100 Max کلید برنامه نویس برای مرسدس بنز تمام کلید ها از دست رفته

توضیحات محصول

آداپتور XTOOL M821 M822 با برنامه نویس کلید KC501/X100 Pad3/X100 Max برای مرسدس بنز All Keys Lost کار می کند

آداپتور ارتباطی XTOOL M821 M822 Mercedes-Benz All Keys Lost برای تکمیل و بهینه سازی برنامه نویسی از دست رفتن تمام کلیدها برای ماژول های متعدد مرسدس بنز استفاده می شود. با آداپتور M821، می توانید تا 65٪ از زمان محاسبه را در این فرآیند صرفه جویی کنید، یا شما را از بیرون و داخل کردن شبیه ساز کلید صدها بار نجات دهد.

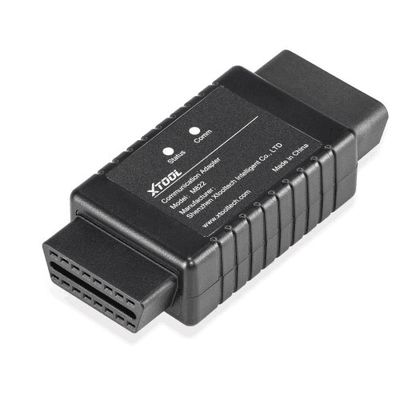

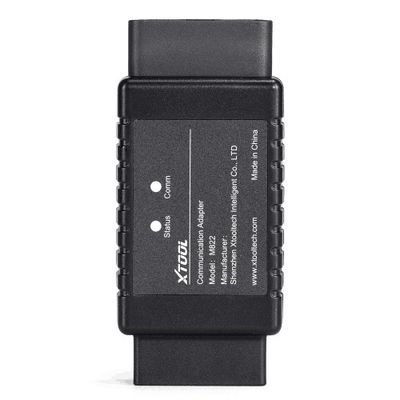

ویژگی آداپتور XTOOL M821:

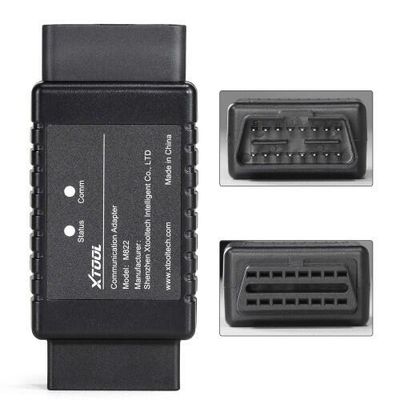

1. پورت OBD-16: برای اتصال به کابل ارتباطی J1Z02_BENZ یا اتصال به ماژول های EIS/EZS از طریق کابل های DuPont استفاده می شود.
احتیاط: مستقیماً به پورت OBD روی خودرو متصل نشوید.
2. چراغ وضعیت: وضعیت برق آداپتور را نشان می دهد. وقتی چراغ های قرمز روشن هستند، نشان می دهد که برق روشن است.
3. چراغ Comm: وضعیت ارتباط آداپتور را نشان می دهد. وقتی چراغ های آبی روشن هستند، نشان می دهد که آداپتور با تبلت در حال برقراری ارتباط است.
4. پورت DB15: برای اتصال به کابل اصلی تبلت های XTOOL استفاده می شود.
توجه: قبل از اتصال به آداپتور M821، لطفاً کانکتور OBD2-16 را از کابل اصلی جدا کنید.

اطلاعیه:
1. نیاز به کار با XTOOLKC501, PAD3, PAD3 SE
2. لطفاً ابتدا نرم افزار برنامه نویسی کلید مرسدس بنز خود را به آخرین نسخه 27.10 به روز کنید.
3. عملکرد برنامه نویسی از دست رفتن تمام کلیدهای مرسدس بنز باید به صورت آنلاین انجام شود. لطفاً اطمینان حاصل کنید که هنگام پردازش به یک شبکه جدول متصل هستید.



روش اتصال آداپتور XTOOL M821

1. KC501 را از طریق USB به دستگاه متصل کنید.
2. شبیه ساز IR مرسدس بنز را به KC501 متصل کنید.
3. کانکتور OBD2 را از کابل اصلی جدا کنید، سپس دستگاه (یا جعبه VCI) را با استفاده از کابل اصلی به آداپتور M821 متصل کنید.
4. منبع تغذیه 12 ولت را به کابل اصلی متصل کنید.
5. ماژول EIS/EZS را با استفاده از کابل J1K02_BENZ به آداپتور M821 متصل کنید. لطفاً جزئیات اتصال را در دستگاه بررسی کنید.
توجه: لطفاً هنگام اتصال آداپتور M821 و ماژول EIS/EZS از طریق کابل J1K02_BENZ، تصاویر موجود در دستگاه را بررسی کنید.
توجه: شبیه ساز IR مرسدس بنز باید هنگام کار در شکاف ماژول قرار گیرد.
توجه: برای دستگاه هایی که با جعبه VCI ارائه می شوند، آداپتور M821 را با استفاده از کابل اصلی به جعبه VCI متصل کنید و جعبه VCI را از طریق بلوتوث به دستگاه متصل نگه دارید.
می توانید جزئیات اتصال را برای این دستگاه ها در دستگاه بررسی کنید.

ماژول های EIS پشتیبانی شده توسط آداپتور XTOOL M821

W164(قدیمی) W166 W204 W212(جدید)
W164(جدید) W216 W221 W211

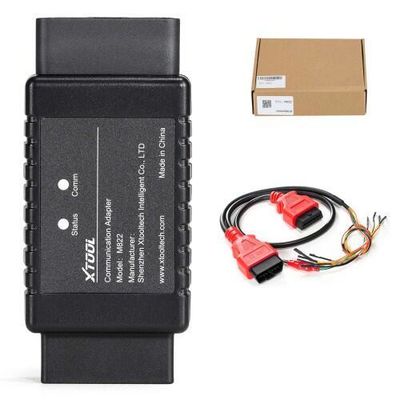

لیست بسته بندی:

1 عدد آداپتور AKL مرسدس بنز

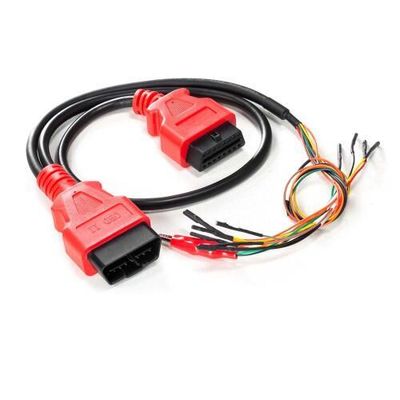

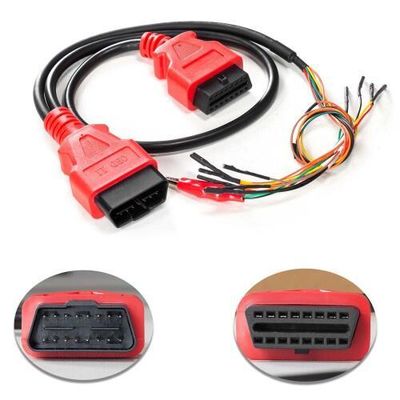

1 عدد دسته سیم کشی J1K02_BENZ
1 عدد راهنمای سریع M821
