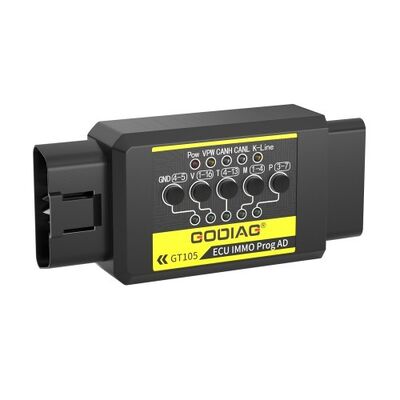

GODIAG GT105 OBD II Break Out Box OBD Assistant Plus Full Protocol OBD2 Universal Jumper با استفاده از یک دستگاه کمکی از سیستم OBD
جزئیات محصول
| برجسته 1 | کارکرد ایمن و آسان برای IMMO | برجسته 2 | در تشخیص ارتباطات کمک کنید |
|---|---|---|---|
| برجسته 3 | جامپر برای اتصال ECU برای برنامه نویسی ECU استفاده می شود | برجسته 4 | جایگزین XHORSE All Keys Lost Cable برای فورد |
| برجسته کردن | جعبه خروج جهانی OBD II,GT105 OBD II جعبه خروج,GT105 OBD II Break Out Box |
||
توضیحات محصول
توضیحات محصول
- GODIAG GT105 مناسب کار در فضای باز است، گرفتن قدرت از باتری ماشین و تبدیل آن به یک منبع برق DC12V برای شارژ 12V، قدرت برنامه ریزی،یا منبع برق مستقل برای تجهیزات تشخیصی.
- از پرتوکل کامل OBD2 برای اتصال ECU برای برنامه نویسی ECU از طریق راه OBD2 مانند MMPS، FGTECH، KESSV2، BYSHUT، DISPROG و غیره استفاده می شود.
GODIAG GT105 OBD II Break Out Box OBD Assistant Plus Full Protocol OBD2 Universal Jumper با استفاده از یک دستگاه کمکی از سیستم OBD
نکات مهم:
1. امن و آسان برای کار برای IMMO:برای جلوگیری از جدا کردن ECU از فورد، میتسوبیشی، فولکس واگن برای مدار کوتاه.
2کمک به تشخیص ارتباطات:وقتی از یک دستگاه برای تست روی ماشین استفاده می کنید و نشان می دهد که ارتباطی وجود ندارد، می توانید از دستیار GT105 OBD برای اتصال به ماشین استفاده کنید،تشخیص اینکه آیا ارتباطی بین ماشین و دستیار OBD GT105 وجود دارد. اگر مشکلی در ارتباط بین ماشین و GT105 وجود نداشته باشد، ممکن است دستگاه شما معیوب باشد یا پشتیبانی نشود.
3. پرتوکل کامل OBD2 جهش دهنده جهانی برای اتصال ECU برای برنامه نویسی ECU از طریق راه OBD2 مانند MMPS، FGTECH، KESSV2، BYSHUT، DISPROG، و غیره استفاده می شود.
4کاملاً جايگزينهمه کلید ها از دست دادن کابل برای فورد2016- کلید هوشمند AKL با آلارم فعال
توضیحات:
نکات مهم:
1. امن و آسان برای کار برای IMMO:برای جلوگیری از جدا کردن ECU از فورد، میتسوبیشی، فولکس واگن برای مدار کوتاه.
2کمک به تشخیص ارتباطات:وقتی از یک دستگاه برای تست روی ماشین استفاده می کنید و نشان می دهد که ارتباطی وجود ندارد، می توانید از دستیار GT105 OBD برای اتصال به ماشین استفاده کنید،تشخیص اینکه آیا ارتباطی بین ماشین و دستیار OBD GT105 وجود دارد. اگر مشکلی در ارتباط بین ماشین و GT105 وجود نداشته باشد، ممکن است دستگاه شما معیوب باشد یا پشتیبانی نشود.
3. پرتوکل کامل OBD2 جهش دهنده جهانی برای اتصال ECU برای برنامه نویسی ECU از طریق راه OBD2 مانند MMPS، FGTECH، KESSV2، BYSHUT، DISPROG، و غیره استفاده می شود.
4کاملاً جايگزينهمه کلید ها از دست دادن کابل برای فورد2016- کلید هوشمند AKL با آلارم فعال
توضیحات:
GODIAG ECU IMMO Prog AD GT105 یک آداپتور اتصال ویژه ای است که برای تکنسین های تعمیر و نگهداری خودرو، تکنسین های سازگاری IMMO، مهندسین برنامه نویسی ECU و غیره توسعه یافته است.برای کوتاه شدن OBD2 در ماشین برای مطابقت فعال سازی IMMO استفاده می شود، اتصال تشخیص و برنامه نویسی ECU و استفاده از برق از باتری خودرو برای نگهداری در فضای باز خودرو. GT105 مجهز به PWM + ((PIN2) ، CANH ((PIN6) ، CANL ((PIN14) ،شاخص های ارتباطی سیگنال خط K ((PIN7). وقتي ارتباط داده وجود داشته باشه ، شاخص پروتکل مربوطه روشن ميشهبنابراین وضعیت ارتباطات می تواند قضاوت و شما همچنین می توانید تعیین کنید که آیا دستگاه برنامه نویسی تشخیصی قادر به برقراری ارتباط است. GT105 برای کار در فضای باز مناسب است، گرفتن قدرت از باتری ماشین و تبدیل آن به یک منبع برق DC12V برای شارژ 12V، قدرت برنامه ریزی،یا منبع برق مستقل برای تجهیزات تشخیصی.
ویژگی ها:
- یک خط اتصال پروتکل کامل ECU برای تنظیم قدرت برنامه نویسی ECU
-OBD2 مستقل PIN 4 بدن GND، PIN5 سیگنال GND برای برنامه نویسی ویژه برخی از ماژول ها.
-PIN4 و PIN5 می توانند بین مدار کوتاه و غیر مدار کوتاه تغییر کنند.
-PIN4 و PIN5 می توانند بین مدار کوتاه و غیر مدار کوتاه تغییر کنند.
-پين4،پين5 مستقل استاندارد OBD2
صندلی زنانه مس خالص از قرار دادن و برداشتن مکرر پشتیبانی می کند و عمر طولانی دارد.
- کلیپ باتری با اسپری نمک سازگار با محیط زیست، با ضخامت 0.5mm درمان شده است.
- کابل باتری ماشین DC 0.75mm2 کابل دو هسته ای را به کار می گیرد که از رابط DC5.5 * 2.5 / DC5.5 * 2.1 پشتیبانی می کند.
-کنتاکتور DC دارای فیوز 7A است که قابل تنظیم مجدد است.
رابط برق DC، کنتاکتور برق مختص آزمایشگاه
-دستگاه جهانی OBD2 با کیفیت خوب
رابط برق DC، کنتاکتور برق مختص آزمایشگاه
-دستگاه جهانی OBD2 با کیفیت خوب
عملکرد محصول:
1. جابجا کننده جهانی OBD2 به ECU متصل است و ماژول ECU توسط تجهیزات تشخیصی برنامه نویسی تشخیص داده می شود. (با MPPS، FGTech، Kess V2 و غیره برای خواندن و نوشتن داده های ECU،کلون ECU، تنظیم ECU)
2. GT105 تأمین برق بدون وقفه را در طول فرآیند جایگزینی باتری خودرو فراهم می کند تا از داده های ECU خودرو در اثر قطع برق محافظت شود. سیستم صوتی قفل نشده است،داده های IMMO از دست نمی رود، کنترل از راه دور نیازی به تنظیم مجدد ندارد، تنظیم کننده پنجره نیازی به تنظیم مجدد ندارد و دریچه گاز نیازی به تنظیم مجدد ندارد. چراغ خطا روشن نمی شود.هیچ کد خطایی ظاهر نمیشهGT105 بیمه داخلی را برای کاربران فراهم می کند.
3. GT105 می تواند قدرت 12V را از باتری خودرو دریافت کند. (برای تجهیزات برنامه نویسی مانند Xhorse Key Tool Plus Pad، VVDI Prog، CGDI Prog، IM608، BMW، BENZ، IMMO ECU در فضای باز،یا منبع برق 12 ولت را برای خواندن داده های ECU خودروهای دیگر فراهم می کند- تامین برق برای ماشین های برش کلید 12 ولت برای انجام تعمیر خودروهای معیوب در فضای باز در محل.)
4بعد از سال 2016، تمام کلید های هوشمند فورد از دست رفته اند، GT105 با تجهیزات VVDI (OBDSTAR AUTEL) و سایر تجهیزات تطابق IMMO برای برنامه ریزی کلیدها همکاری می کند.
5. GT105-تمام کلید های ماشین از دست رفته مطابقت---به بیدار کردن متر و یا بیدار کردن IMMO ECU.کمکی Mitsubishi تمام کلید از دست رفته مطابقت یا تمام کلید از دست رفته تنظیم کلید کنترل از راه دور، ماشین پورشه کاین قدیمی برای یادگیری کلید IMMO.)
6چراغ شاخص VPW CANH CANL K-Line می تواند وضعیت ارتباطات بین خودرو و دستگاه برنامه نویسی تشخیصی را قضاوت کند.(اگر دستگاه متصل می تواند تعیین کند که آیا دستگاه می تواند ارسال ارتباطات، فقط مشخص کنید که آیا برنامه تشخیصی طبیعی است.)
7. جامپر جهانی - پشتیبانی DC و حفاظت از سر موز برنامه ریزی فوق العاده منبع برق پورت اتصال اختصاصی.
8. GND4 و GND5 مستقل از Universal Jumper نیازهای برنامه ریزی ECU ویژه را برآورده می کنند. (توجه: سوئیچ GND4-5 به طور معمول برای سبک شدن فشار داده می شود.زمانی که برخی از ECU ها نیاز به اتصال مستقل به GND4 و GND5 دارند، سوئیچ رو رها کن)
9. جامپر جهانی - با سوئیچ آنالوگ روشنایی ، مجهز به 1 کابل اتصال بزرگ و 2 کابل اتصال کوچک مخصوص روشنایی.اين سوئيچ روشن کننده آنالوگيهچون وقتی بعضی از دستگاه ها بعضی از ECU ها را می خوانند، دستگاه به شما می گوید که سوئیچ روشن شدن را روشن یا خاموش کنید.)
10.با بوتاژ GND 4 # کلیپ. همکاری با MPPS، FGTECH، KESSV2، و غیره [خط دو K، خط دو CAN] 3 پلاگین بزرگ و 2 کوچک، 4 GND بزرگ،و 4 GND کوچک طراحی شده اند تا نیازهای اتصال برنامه نویسی را برآورده کنند..
نمایش تابع:
A. ماژول ECU را متصل کنید، منبع تغذیه ویژه برای خواندن و نوشتن داده های ECU، کلون ECU، برنامه نویسی و تنظیم.
نمودار اتصال کانکتور برق برنامه نویسی اختصاصی
نمودار اتصال ECU MPPS
نمودار اتصال ECU KESS V2
نمودار اتصال کانکتور برق برنامه نویسی اختصاصی
نمودار اتصال ECU MPPS
نمودار اتصال ECU KESS V2
B. GT105 منبع برق بدون وقفه را در طول فرآیند تعویض باتری خودرو برای محافظت از داده های ECU خودرو فراهم می کند.
ج. پرنده ی جهانی OBD2
D. پس از سال 2016، زمانی که تمام کلید های هوشمند فورد از دست می روند، GT105 با تجهیزات VVDI (OBDSTAR، AUTEL) و سایر تجهیزات تطبیق دهنده IMMO برای برنامه ریزی کلیدها همکاری می کند.
تمام کلید های ماشین از دست رفته مطابقت---به بیدار شدن متر و یا بیدار شدن ECU IMMO (حمایت VAG نسل چهارم و پنجم IMMO، هماهنگی ECU تویوتا،کلید کمکی میتسوبیشی همه گم شده مطابقت یا همه گم شده تنظیم کلید کنترل از راه دور، ماشین پورشه کاین قدیمی برای یادگیری کلید IMMO.)
E.VPW CANH CANL نور شاخص K-Line می تواند وضعیت ارتباطات بین وسیله نقلیه و دستگاه برنامه نویسی تشخیصی را قضاوت کند.(اگر دستگاه متصل می تواند تعیین کند که آیا دستگاه می تواند ارسال ارتباطات، فقط مشخص کنید که آیا برنامه تشخیصی طبیعی است.)
F. IMMO AD Ford همه کلید های هوشمند، تجهیزات VVDI (OBDSTAR، AUTEL) و سایر تجهیزات مطابقت IMMO را از دست داده اند. برای مطابقت تمام تلفات، شما باید باتری ماشین را قطع کنید،قطب منفی باتری را از طریق OBD5 متصل کنید، و پین 16 را به قطب مثبت باتری 12 ولت وصل کنید.
مثال: استفاده از Xhorse Key Tool Plus Pad برای مطابقت با یک مدل جدید فورد بعد از سال 2017. در حالت از دست دادن تمام کلید ها، خودرو در حالت هشدار است و تبلت نمی تواند برای مطابقت استفاده شود.اگه ميخواي کليد ها رو با هم تطابق بدي، بايد حالت IMMO رو آزاد کني
اگر وسیله نقلیه وارد حالت IMMO شده باشد، قطب مثبت باتری را بر اساس درخواست دستگاه قطع کنید و سپس باتری خودرو را با کابل آداپتور قدرت GT105 متصل کنید.همانطور که در تصویر نشان داده شده است.
(در روند مطابقت کلید، منبع برق 12V خارجی همیشه حفظ می شود، نیازی به قطع نیست)
براي مطابقت دادن کليد ها از دستورات موجود در کليد افزايش ابزار Xhorse استفاده کنید
G. تمام کلید های گمشده ماشین مطابقت دارند--متر را بیدار کنید یا ECU IMMO را بیدار کنید.
کلید کارت هوشمند نسل چهارم و نسل پنجم پورشه و فولکس وان (لیست مدل: A6L Touareg A4 Q5 A7) ابزار را روشن می کند، ابزار مطابقت کلید برای جمع آوری داده متصل است.برخی از ابزار خودرو روشن نمی شود، اما جمع آوری داده ها نیز می تواند انجام شود، به عنوان مثال: A6L Q7.
H.Toyota جایگزین ECU موتور، IMMO ECU نیاز به همگام سازی، و یا برخی از تجهیزات مطابقت کلید می تواند تمام کلید های گم شده از وسایل نقلیه تویوتا مطابقت
من کلید میتسوبیشی را از دست دادم تمام تنظیمات کلید کنترل از دست رفته
J. یادگیری کلید IMMO برای Porsche Cayenne قدیمی
K. جمع آوری انرژی در فضای باز
هنگامی که قفل ساز یا مهندس ECU نمی تواند منبع برق 12V را در عملیات بیرونی دریافت کند، می تواند از کابل آداپتور قدرت GT105 برای دریافت منبع برق 12V از باتری ماشین استفاده کند.
برق را به یک کلید برش 12 ولت می دهد
نور نشانگر معنی:
بسته شامل:
1pc x GT105 میزبان
1pc x کابل برق با کلیپ باتری
1pc x پرتاب کننده پروتکل کامل OBD2
3 عدد × مقاومت الکتریکی
1pc x پرتاب کننده پروتکل کامل OBD2
3 عدد × مقاومت الکتریکی
