جعبه شکستن پروتکل کامل OBD2 GODIAG GT105 Plus Universal Chip Tuning Jumper

توضیحات محصول

GODIAG GT105 برای کار در فضای باز، گرفتن انرژی از باتری خودرو و تبدیل آن به منبع تغذیه DC12V برای شارژ 12 ولت، برق برنامه ریزی یا منبع تغذیه مستقل برای تجهیزات تشخیصی مناسب است.

جامپر جهانی پروتکل کامل OBD2 برای اتصال ECU برای برنامه نویسی ECU از طریق راه OBD2 مانند MMPS، FGTECH، KESSV2، BYSHUT، DISPROG و غیره استفاده می شود.

GODIAG GT105 OBD II Break Out Box OBD Assistant Plus Protocol Full OBD2 Universal Jumper

نکات برجسته:

1. کارکرد ایمن و آسان برای IMMO: برای جلوگیری از جدا کردن ECU FORD، Mitsubishi، Volkswagen برای اتصال کوتاه.

2. کمک به تشخیص ارتباطات: هنگامی که از دستگاهی برای تست روی خودرو استفاده می کنید و نشان می دهد که هیچ ارتباطی وجود ندارد، می توانید از دستیار OBD GT105 برای وصل کردن خودرو استفاده کنید، تشخیص دهید که آیا ارتباطی بین خودرو و دستیار OBD GT105 وجود دارد یا خیر. اگر مشکلی در ارتباط بین خودرو و GT105 وجود ندارد، ممکن است دستگاه شما ایراد داشته باشد یا پشتیبانی نشود.

3. جامپر جهانی پروتکل کامل OBD2 برای اتصال ECU برای برنامه نویسی ECU از طریق راه OBD2 مانند MMPS، FGTECH، KESSV2، BYSHUT، DISPROG و غیره استفاده می شود.

4. کاملاً جایگزین کابل XHORSE All Keys Lost Ford 2016- Smart Key AKL با هشدار فعال

توضیحات:

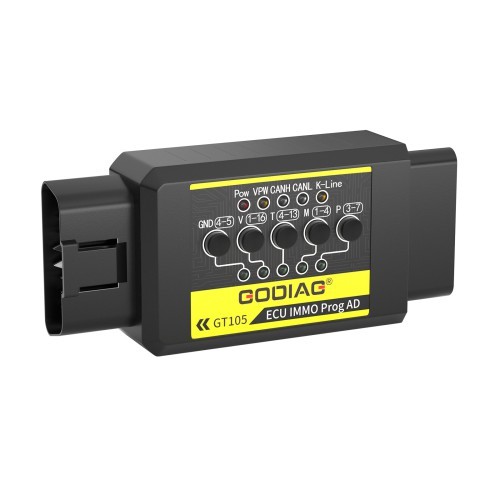

GODIAG ECU IMMO Prog AD GT105 یک آداپتور اتصال ویژه است که برای تکنسین های تعمیر و نگهداری خودرو، تکنسین های تطبیق IMMO، مهندسان برنامه نویسی ECU و غیره توسعه یافته است. این آداپتور برای اتصال کوتاه OBD2 در خودرو برای تطبیق فعال سازی IMMO، تشخیص ECU و برنامه ریزی اتصال باتری، و مصرف برق در محل برای تعمیر و نگهداری خودرو از خودرو استفاده می شود. GT105 به نشانگرهای ارتباطی سیگنال PWM+(PIN2)، CANH(PIN6)، CANL(PIN14)، K-line(PIN7) مجهز است. هنگامی که ارتباط داده وجود دارد، نشانگر پروتکل مربوطه چشمک می زند، بنابراین وضعیت ارتباط قابل قضاوت است و همچنین می توانید تعیین کنید که آیا دستگاه برنامه نویسی تشخیصی قادر به برقراری ارتباط است یا خیر. GT105 برای کار در فضای باز، گرفتن انرژی از باتری ماشین و تبدیل آن به منبع تغذیه DC12V برای شارژ 12 ولت، برق برنامه نویسی یا منبع تغذیه مستقل برای تجهیزات تشخیصی مناسب است.

ویژگی ها:

-یک خط اتصال ECU با پروتکل کامل برای تنظیم توان برنامه ریزی ECU

- OBD2 مستقل PIN 4 بدنه GND، PIN5 سیگنال GND برای برنامه نویسی ویژه برخی از ماژول ها.

-PIN4 و PIN5 را می توان بین اتصال کوتاه و غیر اتصال کوتاه تغییر داد.

-PIN4، PIN5 مستقل OBD2 استاندارد.

-صندلی زن مسی خالص از جاگذاری و برداشتن مکرر پشتیبانی می کند و عمر طولانی دارد.

- گیره باتری با اسپری نمک سازگار با محیط زیست، با ضخامت 0.5 میلی متر.

-کابل باتری ماشین DC از کابل 2 هسته ای 0.75 میلی متر مربعی استفاده می کند که از رابط DC5.5*2.5/DC5.5*2.1 پشتیبانی می کند.

-کانکتور DC دارای فیوز 7A قابل تنظیم مجدد است.

-رابط برق DC، کانکتور برق اختصاصی آزمایشگاهی.

جامپر جهانی OBD2 با کیفیت خوب.

توابع محصول:

1. جامپر جهانی OBD2 به ECU متصل است و ماژول ECU توسط تجهیزات تشخیصی برنامه نویسی تشخیص داده می شود. (با MPPS، FGTech، Kess V2، و غیره، برای خواندن و نوشتن داده های ECU، شبیه سازی ECU، تنظیم ECU)

2. GT105 منبع تغذیه بدون وقفه را در طول فرآیند تعویض باتری خودرو فراهم می کند تا از از بین رفتن اطلاعات ECU خودرو به دلیل قطع برق محافظت کند. سیستم صوتی قفل نیست، داده‌های IMMO از بین نمی‌رود، نیازی به ریست کردن ریموت کنترل، تنظیم‌کننده پنجره و تنظیم مجدد دریچه گاز نیست. چراغ خطا روشن نمی شود. هیچ کد خطا ظاهر نمی شود. GT105 بیمه داخلی را برای کاربران فراهم می کند.

3. GT105 می تواند برق 12 ولتی را از باتری ماشین دریافت کند. (برای تجهیزات برنامه نویسی مانند Xhorse Key Tool Plus Pad، VVDI Prog، CGDI Prog، IM608، خواندن BMW، BENZ، IMMO ECU در خارج از منزل، یا ارائه منبع تغذیه 12 ولت برای خواندن داده های ECU سایر خودروها. تامین برق برای ماشین های برش کلید با برق 12 ولت برای تشخیص خودروهای معیوب در فضای باز.)

4. پس از سال 2016، تمام کلیدهای هوشمند فورد گم می شوند، GT105 با تجهیزات VVDI (OBDSTAR AUTEL) و سایر تجهیزات تطبیق IMMO برای برنامه ریزی کلیدها همکاری می کند.

5. GT105-همه کلیدهای ماشین مطابقت ندارند --- کنتور را بیدار کنید یا ECU IMMO را بیدار کنید. (پشتیبانی از VAG نسل 4 و 5 IMMO، همگام سازی ECU تویوتا، تنظیم کلید کنترل از راه دور میتسوبیشی کمکی با تمام کلیدهای گم شده یا کلید کنترل از راه دور، ماشین پورشه کاین قدیمی برای یادگیری کلید IMMO.)

6. چراغ نشانگر VPW CANH CANL K-Line می تواند وضعیت ارتباط بین خودرو و دستگاه برنامه نویسی تشخیصی را قضاوت کند. (اگر دستگاه متصل می تواند تعیین کند که آیا دستگاه می تواند ارتباط ارسال کند یا خیر، به سادگی تعیین کنید که آیا برنامه ریزی تشخیصی عادی است یا خیر.)

7. Universal Jumper - پشتیبانی از DC و حفاظت ایمنی سر موز برنامه نویسی فوق العاده منبع تغذیه پورت اتصال اختصاصی.

8. GND4 و GND5 مستقل از جامپر جهانی نیازهای برنامه نویسی ویژه ECU را برآورده می کنند. (توجه: کلید GND4-5 معمولاً برای روشن شدن آن فشار داده می شود. هنگامی که برخی از ECU ها باید به طور مستقل به GND4 و GND5 متصل شوند، سوئیچ را رها کنید.)

9. جامپر جهانی با سوئیچ آنالوگ احتراق، مجهز به 1 کابل اتصال اختصاصی جرقه زنی بزرگ و 2 کوچک. (پس از فشار دادن سوئیچ ING، خط "ING12V" دارای 12 ولت خواهد بود. این سوئیچ احتراق آنالوگ است. زیرا وقتی برخی از دستگاه ها مقداری ECU را می خوانند، دستگاه از دستگاه می خواهد که سوئیچ احتراق را روشن یا خاموش کند.)

10.با گیره بوت GND 4#. با MPPS، FGTECH، KESSV2، و غیره همکاری کنید. [خط K دوبل، خط CAN دوبل] 3 شاخه برق بزرگ و 2 شاخه برق کوچک، 4 GND بزرگ و 4 GND کوچک برای رفع نیازهای اتصال برنامه نویسی طراحی شده اند.

نمایش توابع:

الف. اتصال ماژول ECU، منبع تغذیه ویژه برای خواندن و نوشتن داده های ECU، شبیه سازی ECU، برنامه نویسی و تنظیم.

نمودار اتصال کانکتور برق برنامه نویسی اختصاصی.

نمودار اتصال MPPS ECU

نمودار اتصال ECU KESS V2

B. GT105 منبع تغذیه بدون وقفه را در طول فرآیند تعویض باتری خودرو برای محافظت از داده های ECU خودرو فراهم می کند.

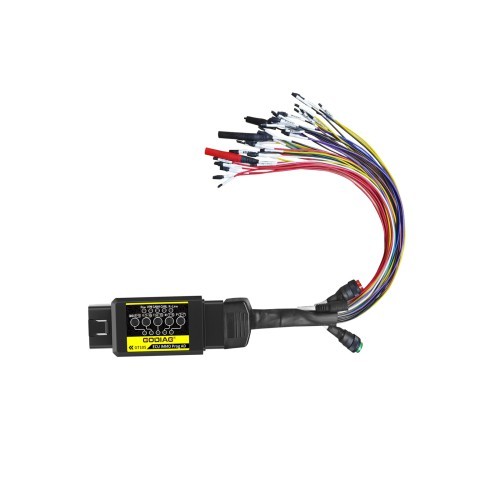

ج. جامپر جهانی OBD2

D. پس از سال 2016، زمانی که تمام کلیدهای هوشمند فورد گم می شوند، GT105 با تجهیزات VVDI (OBDSTAR، AUTEL) و سایر تجهیزات تطبیق IMMO برای برنامه ریزی کلیدها همکاری می کند.

همه کلیدهای خودرو مطابقت خود را از دست دادند --- متر را بیدار کنید یا ECU IMMO را بیدار کنید. (پشتیبانی از VAG نسل 4 و 5 IMMO، همگام سازی ECU تویوتا، کلید کمکی میتسوبیشی، تنظیم کلید کنترل از راه دور، ماشین پورشه کاین قدیمی برای یادگیری کلید IMMO.)

چراغ نشانگر E.VPW CANH CANL K-Line می تواند وضعیت ارتباط بین خودرو و دستگاه برنامه نویسی تشخیصی را قضاوت کند. (اگر دستگاه متصل می تواند تعیین کند که آیا دستگاه می تواند ارتباط ارسال کند یا خیر، به سادگی تعیین کنید که آیا برنامه ریزی تشخیصی عادی است یا خیر.)

F. IMMO AD Ford همه کلیدهای هوشمند، تجهیزات VVDI (OBDSTAR، AUTEL) و سایر تجهیزات تطبیق IMMO را گم کرده است. برای تطبیق تمام ضرر، باید باتری ماشین را جدا کنید، قطب منفی باتری را از طریق OBD5 وصل کنید و 16 پین را به قطب مثبت باتری 12 ولت وصل کنید.

مثال: از Xhorse Key Tool Plus Pad برای مطابقت با مدل جدید فورد بعد از سال 2017 استفاده کنید. در حالت گم شدن همه کلیدها، خودرو در حالت هشدار قرار دارد و نمی توان از تبلت برای مطابقت استفاده کرد. اگر می خواهید کلیدها را مطابقت دهید، باید حالت IMMO را رها کنید.

اگر خودرو وارد حالت IMMO شده باشد. همانطور که در تصویر نشان داده شده است، قطب مثبت باتری را طبق دستور دستگاه جدا کنید و سپس باتری خودرو را با کابل آداپتور برق GT105 وصل کنید.

(در فرآیند تطبیق کلید، منبع تغذیه خارجی 12 ولت همیشه حفظ می شود، بدون نیاز به قطع اتصال)

دستورالعمل‌های روی پد Xhorse Key Tool Plus را برای مطابقت با کلیدها دنبال کنید.

G. همه کلیدهای ماشین گم شده مطابقت دارند --- متر را بیدار کنید یا ECU IMMO را بیدار کنید.

پورشه و فولکس واگن نسل چهارم هوشمند، کلید کارت نسل پنجم (فهرست مدل ها: A6L Touareg A4 Q5 A7 جدید) دستگاه را روشن می کند، ابزار تطبیق کلید برای جمع آوری داده ها متصل است. برخی از ابزارهای خودرو روشن نمی شوند، اما جمع آوری داده ها نیز قابل انجام است، به عنوان مثال: A6L Q7.

H.Toyota ECU موتور را جایگزین می کند، ECU IMMO باید همگام شود، یا برخی از تجهیزات تطبیق کلید می توانند با تمام کلیدهای گم شده خودروهای تویوتا مطابقت داشته باشند.

I. کلید میتسوبیشی تمام تنظیمات کلیدهای کنترل از راه دور را از دست داده است.

آموزش کلید J. IMMO برای پورشه کاین قدیمی

K. مجموعه قدرت عملیات در فضای باز

هنگامی که قفل ساز یا مهندس ECU نمی تواند منبع تغذیه 12 ولت را در فضای باز دریافت کند، می تواند از کابل آداپتور برق GT105 برای تامین برق 12 ولت از باتری ماشین استفاده کند.

برق کاتر کلید 12 ولتی را تامین می کند

معنی چراغ نشانگر:

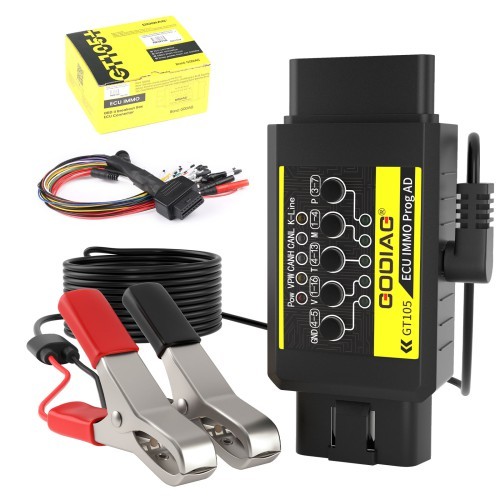

بسته شامل:

هاست 1pc x GT105

1 عدد سیم برق با گیره باتری

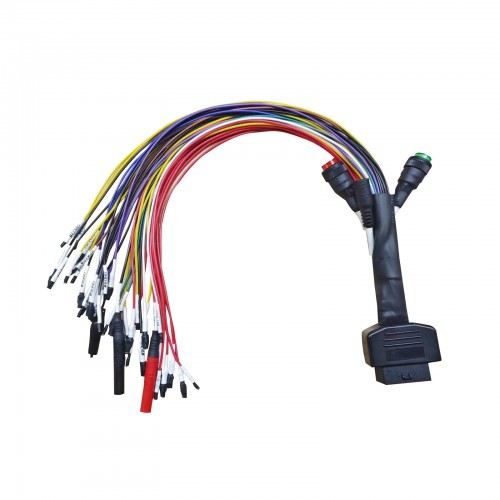

جامپر OBD2 1pc x پروتکل کامل

3 عدد x مقاومت الکتریکی
