OBD II Breakout Box GODIAG GT105 ECU دستیار تنظیم تراشه برنامه نویسی IMMO
| محل منبع | چین |
|---|---|
| نام تجاری | GODIAG |
| شماره مدل | GT105 |
| مقدار حداقل تعداد سفارش | 1 |
| قیمت | please contact us |
| جزئیات بسته بندی | در انبار |
| زمان تحویل | 5 |
| شرایط پرداخت | L/C، D/A، D/P، T/T، Western Union |
| قابلیت ارائه | 100 |
جزئیات محصول
| برجسته 1: | کارکرد ایمن و آسان برای IMMO | برجسته 2: | در تشخیص ارتباطات کمک کنید |
|---|---|---|---|
| تابع 1: | تابع | تابع 2: | همه کلیدهای ماشین مطابقت نداشتند |
| تابع: | چراغ های نشانگر VPW، CANH، CANL، K-Line می توانند وضعیت ارتباط را قضاوت کنند | حالت های برنامه نویسی: | obd |
| پشتیبانی خودرو: | ماشین | تایپ کنید: | کیت آداپتور |
| برجسته کردن: | ابزار برنامه نویسی GT105 OBD IMMO,کیت اتصال دهنده AD تشخیصی خودکار,تست خودرو کارگاهی حرفه ای |
||
توضیحات محصول
توضیحات محصول
- GODIAG GT105 می تواند ارتباط داده را نشان دهد.
- وقتی همه کلیدها گم شدند، ابزار یا ECU ایمو را فعال/بیدار کنید.
- مناسب برای کار در فضای باز، گرفتن برق از باتری ماشین و تبدیل آن به منبع تغذیه DC12V برای شارژ 12 ولت، برق برنامه نویسی یا منبع تغذیه مستقل برای تجهیزات تشخیصی.

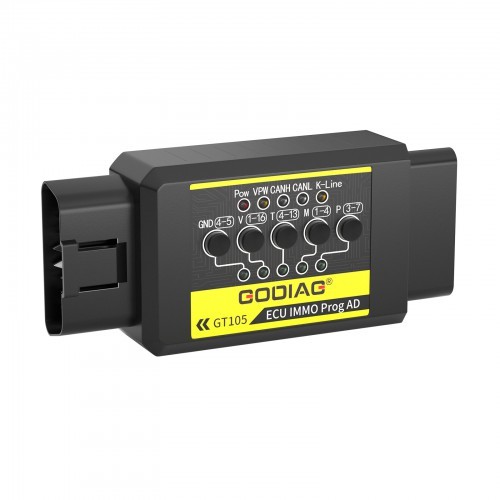

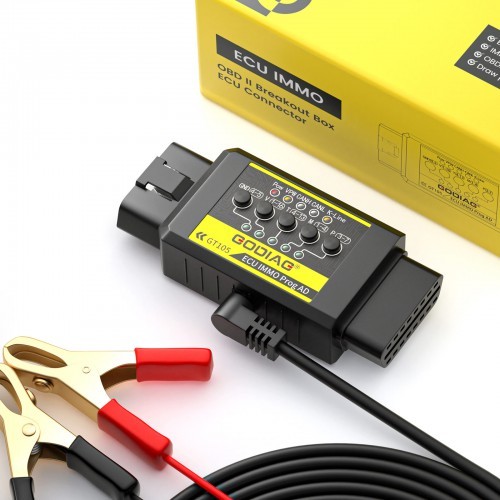

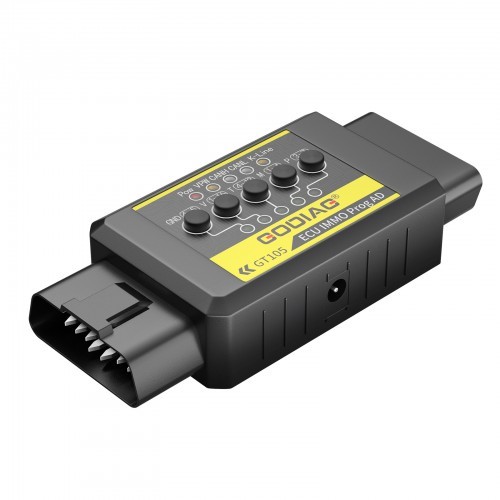

کانکتور ECU GODIAG GT105 ECU IMMO Prog OBD II Breakout Box
نکات برجسته Godiag GT105:
1. کارکرد ایمن و آسان برای IMMO:برای جلوگیری از جداسازی ECU فورد، میتسوبیشی، فولکس واگن برای اتصال کوتاه.
2. کمک به تشخیص ارتباطات:وقتی از دستگاهی برای تست روی ماشین استفاده میکنید و نشان میدهد که هیچ ارتباطی وجود ندارد، میتوانید از دستیار GT105 OBD برای اتصال به ماشین استفاده کنید، تشخیص دهید که آیا ارتباطی بین خودرو و دستیار OBD GT105 وجود دارد یا خیر. اگر مشکلی در ارتباط بین خودرو و GT105 وجود ندارد، ممکن است دستگاه شما ایراد داشته باشد یا پشتیبانی نشود.
توضیحات:
GODIAG ECU IMMO Prog AD GT105 یک آداپتور اتصال ویژه است که برای تکنسین های تعمیر و نگهداری خودرو، تکنسین های تطبیق ضد سرقت، مهندسان برنامه نویسی ECU و غیره توسعه یافته است. از آنجایی که منبع تغذیه محصول را می توان از باتری به منبع تغذیه DC12V تبدیل کرد، می توان از آن برای شارژ برخی تبلت ها یا تامین برق برای تشخیص مستقل استفاده کرد.

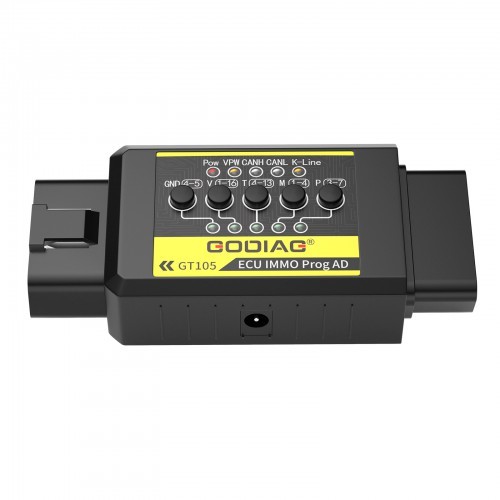

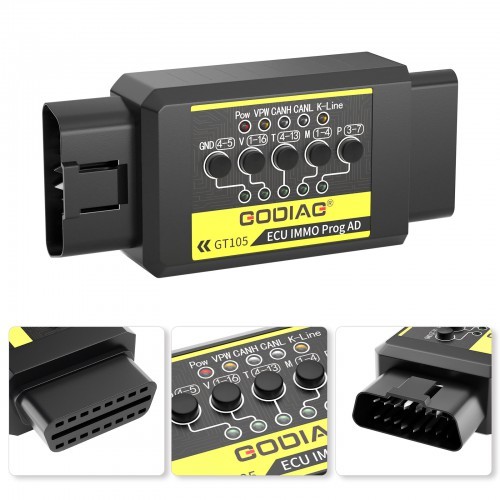

این محصول مجهز به نشانگرهای ارتباطی سیگنال PWM+(PIN2)، CANH(PIN6)، CANL(PIN14)، خط K(PIN7) است. هنگامی که ارتباط داده وجود دارد، نشانگر پروتکل مربوطه چشمک می زند، بنابراین وضعیت ارتباط قابل قضاوت است و همچنین می توانید تعیین کنید که آیا دستگاه برنامه نویسی تشخیصی قادر به برقراری ارتباط است یا خیر.

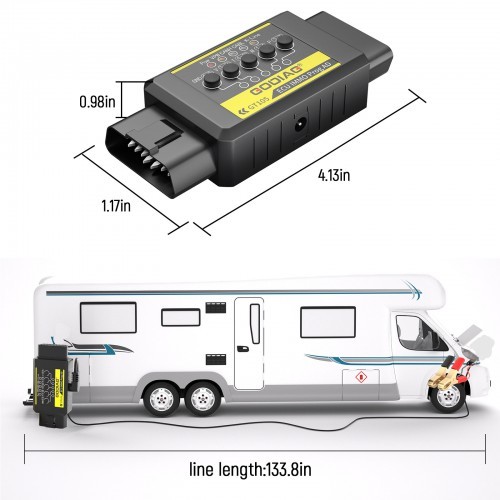

این محصول برای کار در فضای باز، گرفتن برق از باتری خودرو و تبدیل آن به منبع تغذیه DC12V برای شارژ 12 ولت، برق برنامه نویسی یا منبع تغذیه مستقل برای تجهیزات تشخیصی مناسب است.
دستگاه PIN4 بدنه مستقل OBD2 GND، سیگنال PIN5 GND را ارائه می دهد که برای برخی از ماژول ها برای برنامه نویسی خاص استفاده می شود. علاوه بر این، با کابل برنامه نویسی ECU پروتکل کامل OBD2، کاربران می توانند ECU را در استودیو وصل کنند تا قدرت برنامه نویسی ECU را تنظیم کنند. این دستگاه دارای نشانگرهای ارتباطی سیگنال PWM+(PIN2)، CANH(PIN6)، CANL(PIN14)، خط K(PIN7) است. هنگامی که ارتباط داده وجود دارد، نشانگر پروتکل مربوطه چشمک می زند. کاربران می توانند وضعیت ارتباط را قضاوت کنند و همچنین می توانند قضاوت کنند که آیا دستگاه برنامه نویسی تشخیصی می تواند ارتباط برقرار کند یا خیر.
ویژگی های GODIAG GT105:
یک خط اتصال ECU با پروتکل کامل برای تنظیم توان برنامه ریزی ECU
OBD2 مستقل PIN 4 بدنه GND، PIN5 سیگنال GND برای برنامه نویسی ویژه برخی از ماژول ها.
PIN4 و PIN5 را می توان بین اتصال کوتاه و غیر اتصال کوتاه سوئیچ کرد.
PIN4، PIN5 مستقل OBD2 استاندارد.
صندلی زن مسی خالص از جاگذاری و برداشتن مکرر پشتیبانی می کند و عمر طولانی دارد.
گیره باتری با اسپری نمک سازگار با محیط زیست، با ضخامت 0.5 میلی متر.
کابل باتری ماشین DC از کابل 2 هسته ای 0.75 میلی متر مربعی استفاده می کند که از رابط DC5.5 * 2.5 / DC5.5 * 2.1 پشتیبانی می کند.
کانکتور DC دارای فیوز 7A قابل تنظیم مجدد است.
رابط برق DC، کانکتور برق اختصاصی آزمایشگاهی
توابع محصول:
عملکرد آداپتور برق IMMO AD. پس از سال 2016، برای فورد که همه کلیدهای هوشمند گم شده اند، GT105 با تجهیزات VVDI (OBDSTAR، AUTEL،) و سایر تجهیزات تطبیق ضد سرقت برای برنامه ریزی کلیدها همکاری می کند.
همه کلیدهای ماشین مطابقت ندارند --- کنتور را بیدار کنید یا ECU ضد سرقت را بیدار کنید. (پشتیبانی از ضد سرقت نسل 4 و 5 VAG، همگام سازی ECU تویوتا، کلیدهای کمکی میتسوبیشی از دست رفته یا تنظیم کلید کنترل از راه دور، ماشین پورشه کاین قدیمی برای یادگیری کلیدهای ضد سرقت.)
چراغ های نشانگر VPW، CANH، CANL، K-Line می توانند وضعیت ارتباط بین خودرو و دستگاه برنامه نویسی تشخیصی را قضاوت کنند. (اگر از محصول برای اتصال دستگاه استفاده شود، کاربر به سادگی می تواند با توجه به اینکه آیا دستگاه می تواند ارتباط ارسال کند، قضاوت کند که آیا برنامه ریزی تشخیصی عادی است یا خیر.)
کابل آداپتور برق GT105 برق 12 ولتی را از باتری خودرو دریافت می کند. (برای تجهیزات برنامه نویسی مانند Xhorse Key Tool Plus Pad، VVDI Prog، CGDI Prog، IM608، و غیره، منبع تغذیه 12 ولتی را در مواقعی که نیاز به برق در فضای باز دارند، فراهم می کند تا اطلاعات ECU ضد سرقت BMW BENZ یا ECU های دیگر خودرو را بخواند و در نهایت متوجه تعمیر و نگهداری خودروهای معیوب در محل شود).
منبع تغذیه 12 ولت را برای برش کلید (12 ولت) فراهم کنید.
خط برنامه نویسی استاندارد OBD2 پروتکل کامل ECU. (با MPPS، FGTech، Kess v2 و ... برای خواندن و نوشتن اطلاعات ECU، کلونینگ ECU، تنظیم ECU و ...) (توجه: خط برنامه نویسی ECU با پروتکل کامل OBD2 به صورت جداگانه خریداری می شود)
ابزار تعویض باتری OBD
منبع تغذیه بدون وقفه را در حین تعویض باتری متوجه شوید، بنابراین می تواند از از دست رفتن اطلاعات، خرابی کلید یا تطبیق مجدد ناشی از قطع برق در حین تعویض باتری جلوگیری کند.
با GT105، می توانید از عملکردهای ذکر شده در زیر در هنگام تعویض باتری لذت ببرید:
1. ساعت تغییر نمی کند.
2. بلندگو قفل نیست.
3. IMMO قفل نیست.
4. درب شیشه ای تنظیم نشده است. 5. دریچه گاز تنظیم نشده است. 6. چراغ هشدار خاموش است. 7. بدون کد خطا.
معنی چراغ نشانگر:

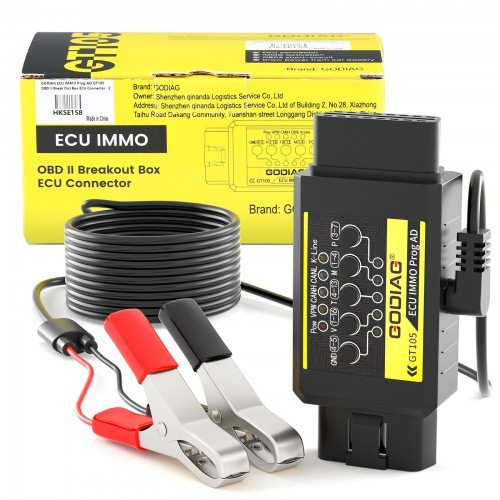

بسته شامل:
1pc x GODIAG GT105 Host
1 عدد سیم برق با گیره باتری
