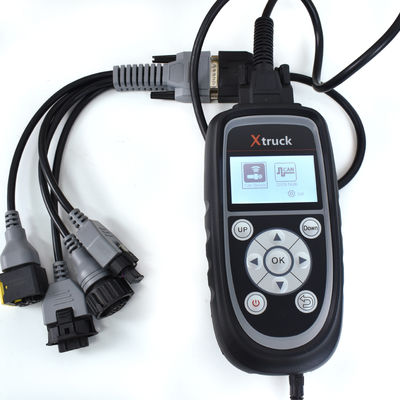

Xtruck Y005 ابزار آزمایش سنسور اکسید نیتروژن موتور دیزل

اسکنر تشخیصی CAN برای کامیون های سنگین

آدرسشکستن:
حسگر NOx Xtruck Y005 برای کمک به مهندسان تعمیر و نگهداری خودرو طراحی شده است تا به راحتی و به سرعت مشکل اتوبوس یا ماژول CAN را تعیین کنند.
با Xtruck Y005 سنج NOx، شما می توانید مشکلات نقص مدار CAN را پیدا کنید یا اینکه آیا ماژول NOx آسیب دیده است.

اصلیعملکرد:

1.به سرعت تشخیص دهد که آیا یک مشکل با خط CANbus یا ماژول وجود دارد
2.به سرعت تشخیص دهد که آیا ماژول اکسید نیتروژن آسیب دیده است
3.به سرعت به کارکنان تعمیر کمک کنید تا مشکل را تشخیص دهند

لیست مدل های آزمایش شده:

به روز رسانی نرم افزار:به روز رسانی آنلاین و رایگان

ضمانت:1 سال گارانتی، خدمات پس از فروش تمام عمر

چطور ازش استفاده کنیم؟

1..یک انتهای خط اصلی آزمایش به دستگاه متصل می شود و انتهای دیگر به سنسور نیتروژن و اکسیژن متصل می شود.
2. گرم کردن سنسورهای نیتروژن و اکسیژن
3. وصل کردن سنسور نیتروژن و اکسیژن، و کلیک بر روی آزمایش سنسور NOx، انتخاب 24V یا 12V آزمایش سنسور NOx
4. مدل مربوطه را انتخاب کنید
5. هنگامی که اتصال کامل است، دکمه ️ Go ️ را کلیک کنید و سپس تست سنسور نیتروژن و اکسیژن را وارد کنید.غلظت نیتروژن و اکسیژن و غلظت اکسیژن نشان داده می شوداگر سنسور نیتروژن و اکسیژن آسیب دیده باشد، دستگاه کد خطای مربوطه را گزارش می کند.

ابزار عملیاتی:
1روش اتصال بین خط آزمون اصلی و دستگاه به عنوان نشان داده شده در سمت راست

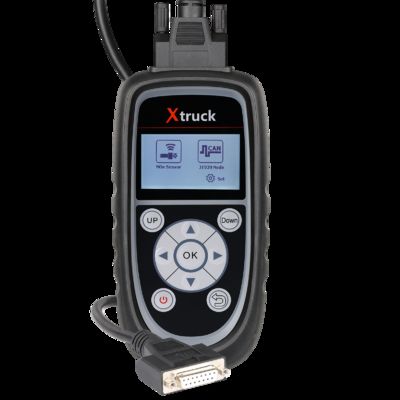

2، فشار بر روی قدرت برای 3 ثانیه برای ورود به منوی، همانطور که در سمت راست نشان داده شده است

1) جستجوی گره CAN-bus
این تابع می تواند به یافتن گره از دست رفته از طریق رابط OBD که می تواند دستگاه را پیدا کند کمک کند.در اتوبوس CAN.
مرحله ي اول:یک انتهای خط اصلی آزمایش به دستگاه متصل می شود و انتهای دیگر به دستگاه متصل می شود.پورت OBD شناسایی خودرو.
مرحله دوم:اگر سیم کشی به درستی متصل شده است، به طور خودکار جستجو کنید
برای چند ثانیه صبر کنید، و دستگاه به طور خودکار به دنبال ماژول CAN بدون مشکل خودرو خواهد بود

2) سنجه کننده سنسور نیتروژن و اکسیژن
مرحله 1: یک انتهای خط آزمایش اصلی به دستگاه متصل می شود و انتهای دیگر به سنسور نیتروژن و اکسیژن متصل می شود.
مرحله دوم:گرمایش سنسورهای نیتروژن و اکسیژن
توجه: حسگر نیتروژن و اکسیژن خود نیاز به گرم شدن برای اندازه گیری دقیق غلظت نیتروژن و اکسیژن و غلظت اکسیژن دارد.یا از قدرت باتری 24 ولت استفاده کنیداگر مراحل استاندارد را دنبال نکنید، ممکن است به دستگاه و وسایل نقلیه آسیب برساند و شرکت هیچ گونه مسئولیت قانونی را تحمل نمی کند.
مرحله سوم:سنسور نیتروژن و اکسیژن را متصل کنید و بر روی آزمایش سنسور NOx کلیک کنید، 24V یا 12V آزمایش سنسور NOx را انتخاب کنید.
توجه:لطفاً تأیید کنید که منبع برق سنسور نیتروژن و اکسیژن 24V/12V است، انتخاب نادرست باعث آسیب به سنسور نیتروژن و اکسیژن می شود.
مرحله 4: مدل مربوطه را انتخاب کنید
روش ۱: انتخاب کنید: آزمایش شناسایی خودکار، دستگاه به طور خودکار مدل را بر اساس سنسور نیتروژن و اکسیژن شناسایی می کند.(این داده ها فقط برای پرسنل تعمیر و نگهداری است.، نه به عنوان تنها معیار برای نگهداری.)
روش ۲: انتخاب آزمون شناسایی دستی و انتخاب برنامه آزمایش مطابق با انواع مختلف سنسورهای نیتروژن و اکسیژن
اگر خط CAN به درستی متصل نشده باشد، یا مشکلی با سنسور نیتروژن و اکسیژن وجود داشته باشد، سیگنال CAN یافت نمی شود.
مرحله پنجم:
هنگامی که اتصال کامل است، دکمه Go را کلیک کنید، و سپس وارد تست سنسور نیتروژن و اکسیژن شوید.غلظت نیتروژن و اکسیژن و غلظت اکسیژن نشان داده می شوداگر سنسور نیتروژن و اکسیژن آسیب دیده باشد، دستگاه کد خطای مربوطه را گزارش می کند.

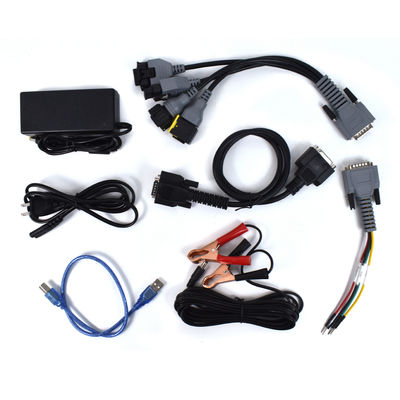

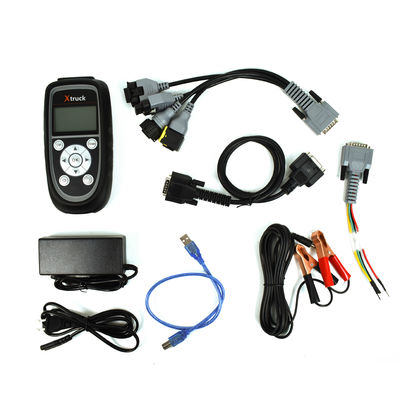

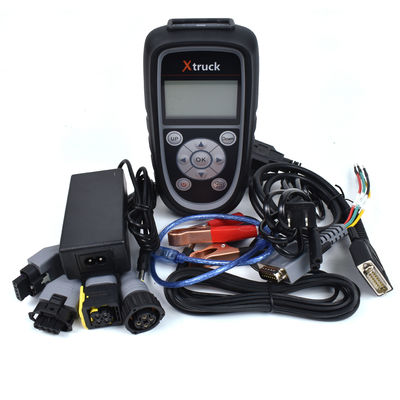

بسته شامل:

1pc x Xtruck Y005 واحد اصلی
1pc x آداپتور برق

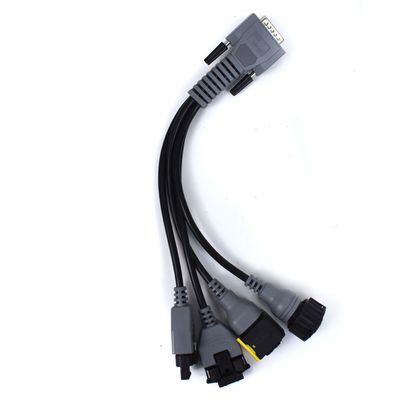

1pc x چهار در یک خط آزمایش نیتروژن و اکسیژن

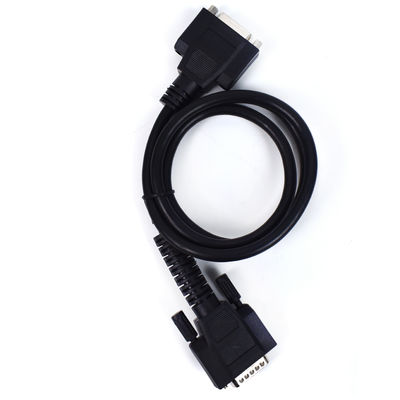

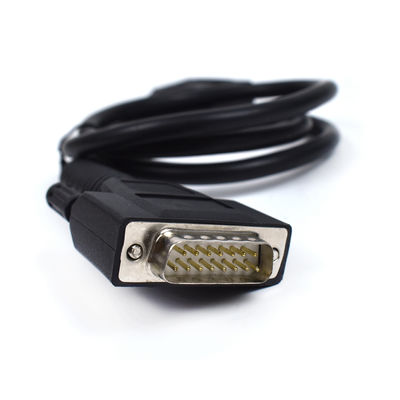

1pc x DB15 خط آزمون اصلی
1pc x خط به روزرسانی دستگاه
1pc x خط روشن کننده سیگار (مرد و زن)
