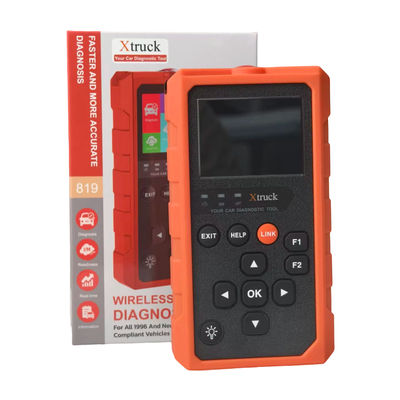

Xtruck 819 تمام سیستم اسکن OBD2 ابزار تشخیصی خودرو

برای کد خوان صفحه نمایش مانیتور رایگان

Xtruck OBDII 819یک ابزار تشخیصی اتومبیل حرفه ای سازگار با OBDII برای تشخیص کد خطا، نظارت بر داده در زمان واقعی و تشخیص وضعیت انتشار / باتری

پروتکل های پشتیبانی شده:

به طور کامل ۹ پروتکل ارتباطی اصلی را پوشش می دهد، از جمله SAE J1850 PWM/VPW، ISO 9141-2، ISO 14230-4 (KWP 5BAUD/FAST) ، ISO 15765-4 (CAN 11/29-bit identifiers، 500/250kbps baud rate) ،انطباق با استانداردهای جهانی ارتباطات خودرو

وسایل نقلیه سازگار:

با بیش از 10،000 وسیله نقلیه سازگار با OBDII کار می کند، از جمله اتومبیل ها، کامیون ها، SUV ها و مینی وان ها

روش اتصال:16-pin OBDII Diagnostic Link Connector (DLC) پلاگین مستقیم (تواصل فیزیکی، بدون بلوتوث) ؛ تطبیق پروتکل خودکار پس از روشن شدن

قدرت عملیاتی:با 2 باتری AA (سطح 5) تغذیه می شود؛ پشتیبانی از طیف ولتاژ باتری خودرو از 9-18V، حفاظت از جریان داخلی

نمایش و کار:2صفحه نمایش.8 اینچی IPS (320×240 رزولوشن، قابل خواندن در محیط های با نور قوی / کم نور) ؛ مجهز به کلید های فیزیکی (کلمه های جهت، کلید OK، کلید EXIT) + میانبر های سفارشی F1/F2سلسله مراتب واضح منوی

1.قدرتمندعملکرد

• نظارت بر جریان داده در زمان واقعی
• تشخیص و پاکسازی کد خطا
• مشاهده داده فریم فریز
• بازیافت اطلاعات خودرو
• نظارت بر سیستم انتشار
• نتیجه نظارت حسگر اکسیژن
• حالت پیشرفته OBDII 6
• نظارت بر وضعیت باتری

2پروتکل گسترده

به طور کامل 9 پروتکل اصلی را پوشش می دهد:

SAE J1850 PWM/VPW

ISO 9141-2،

ISO 14230-4 (KWP 5BAUD/FAST)

ISO 15765-4 (شناختگرهای 11/29 بیت CAN،

500/250kbps باود ریت)

انطباق با استانداردهای ارتباطی سری های اصلی خودروهای جهانی.

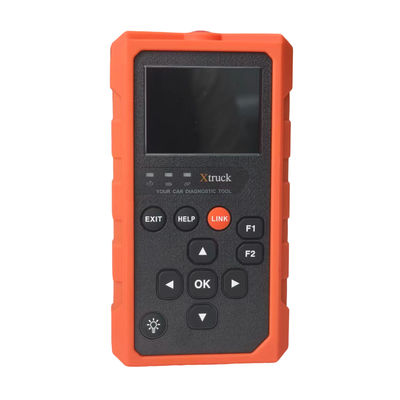

3طراحی محصول

2صفحه نمایش.8 اینچی IPS: رزولوشن 320×240 پیکسل، نمایش شفاف، پشتیبانی از ارائه داده های پایدار در دمای عملیاتی 0 °C-60 °C، به راحتی در محیط های روشن یا ضعیف قابل خواندن است.

کار کردن آسان: مجهز به کلید های فیزیکی مانند کلید های جهت، کلید OK و کلید EXIT، با سلسله مراتب واضح منوی و پشتیبانی از سفارشی سازی کلید میانبر F1 / F2اجازه می دهد تا مبتدیان به سرعت به تسلط بر منطق عملیات.

طراحی انرژی قابل اعتماد: از 2 باتری AA (سطح 5) با عمر باتری پایدار تغذیه می شود؛ از محدوده ولتاژ باتری خودرو از 9 تا 18 ولت پشتیبانی می کند، با حفاظت از جریان بیش از حد داخلی برای اطمینان از ایمنی دستگاه و خودرو.

سبک وزن و قابل حمل: ابعاد 162mm (L) × 88mm (W) × 30mm (H) ، وزن خالص 228g، حمل و نقل آسان، مناسب برای نگهداری در فضای باز یا پشتیبان در هواپیما.

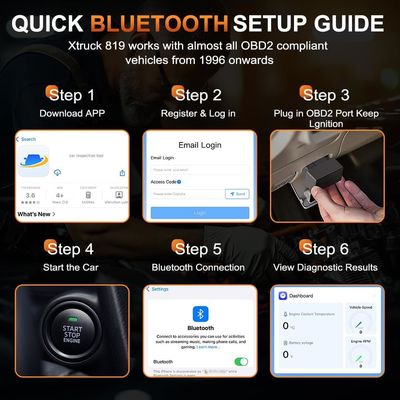

4. پروسه عملیات

آماده سازی: سوئیچ روشن شدن خودرو را خاموش کنید، DLC 16-pin (Diagnostic Link Connector) را در نزدیکی فرمان سمت راننده قرار دهید؛ محفظه باتری ابزار تشخیصی را باز کنید، 2 باتری AA نصب کنید,سر تشخیصی OBDII را بیرون بکشید و آن را در DLC خودرو وارد کنید.

ارتباط و ورود: برای روشن شدن دکمه روشن کردن قرمز روی بالای ابزار تشخیصی فشار دهید، سوئیچ روشن کردن خودرو را روشن کنید (بدون روشن کردن موتور)صبر کنید تا دستگاه به طور خودکار با پروتکل مطابقت داشته باشد و وارد رابط اصلی شود; از طریق دکمه های جهت "OBD II" را انتخاب کنید و دکمه OK را برای ورود به منوی تشخیصی فشار دهید.

عملکرد عملکرد:

کد های خطا را بخوانید: "کد های خواندن" را در منوی تشخیصی انتخاب کنید و برای مشاهده کد های خطا و تعاریف آنها OK را فشار دهید.

کدهای خطا را پاک کنید: "کدهای پاک کردن" را انتخاب کنید، پاک کردن را تکمیل کنید و صفحه نمایش "پاک کردن انجام شده!" را نشان می دهد.

مشاهده داده های زمان واقعی: برای مشاهده ارزش های پارامتر یا تغییر منحنی ها در زمان واقعی، "داده های PCM زنده" یا "کرب زمان واقعی" را انتخاب کنید.

تشخیص انتشار:برای مشاهده وضعیت هر مانیتور (OK/INC/N/A) و تعیین انطباق با انتشار، "آمادگی I/M" را وارد کنید.

تکمیل و خروج: پس از کار، کلید EXIT را فشار دهید تا به رابط اصلی برگردید، دکمه قدرت را برای خاموش کردن فشار دهید، سر تشخیص را بیرون بکشید و سوئیچ روشن کننده خودرو را خاموش کنید.

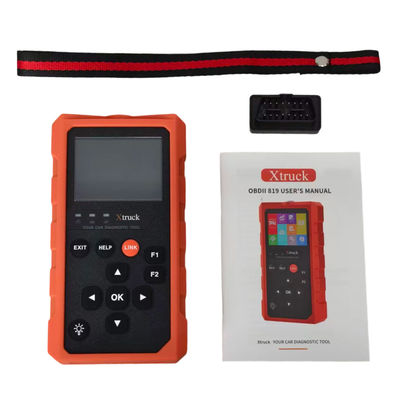

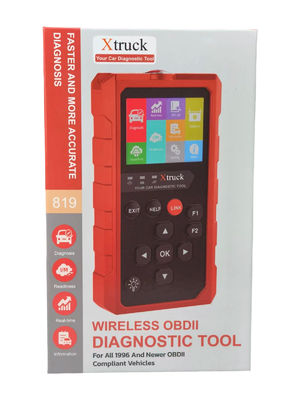

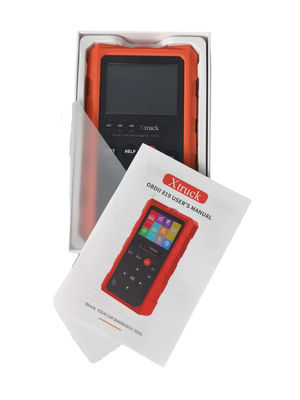

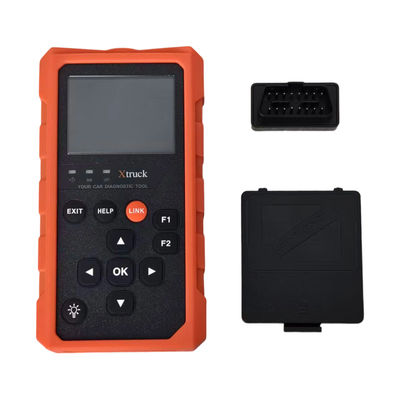

5لیست بسته بندی:

هر دستگاه شامل:

Xtruck819 میزبان ×1،

سر تشخیصی OBDII ×1

راهنمای کاربر ×1، بند بند ×1

لوازم جانبی کامل، آماده استفاده در هنگام باز کردن جعبه.

با قابلیت های تشخیصی حرفه ای، سازگاری گسترده، و کار آسان، Xtruck OBDII 819 به عنوان یک ابزار قابل اعتماد برای نگهداری و مراقبت از خودرو،کمک به حل سریع مشکلات خودرو و اطمینان از ایمنی رانندگی.
