ابزار تشخیصی سنسور NOx Xtruck Y005 عیب یابی باس CAN برای کامیون های سنگین 24 ولت/12 ولت

توضیحات:
تشخیص دهنده سنسور NOx Xtruck Y005 برای کمک به مهندسان تعمیر و نگهداری خودرو طراحی شده است تا به راحتی و به سرعت مشکل باس CAN یا ماژول را تعیین کنند.
با استفاده از تشخیص دهنده سنسور NOx Xtruck Y005، می توانید مشکلات نقص مدار CAN یا آسیب دیدن ماژول NOx را سریعتر پیدا کنید.

عملکرد:

1. به سرعت تشخیص دهید که آیا مشکلی در خط یا ماژول CANbus وجود دارد.
2. به سرعت تشخیص دهید که آیا ماژول اکسید نیتروژن آسیب دیده است.
3. به سرعت به پرسنل تعمیر و نگهداری کمک کنید تا مشکل را تعیین کنند.

لیست مدل های تست شده:

به روز رسانی نرم افزار:به روز رسانی آنلاین و رایگان

گارانتی:1 سال گارانتی، خدمات پس از فروش مادام العمر

چگونه از آن استفاده کنیم؟

1. یکسر خط تست اصلی به دستگاه متصل می شود و سر دیگر به سنسور نیتروژن و اکسیژن متصل می شود.
2. گرم کردن سنسور نیتروژن و اکسیژن
3. سنسور نیتروژن و اکسیژن را وصل کنید و روی تست سنسور NOx کلیک کنید، تست سنسور NOx 24 ولت یا 12 ولت را انتخاب کنید
4. مدل مربوطه را انتخاب کنید
5. هنگامی که اتصال کامل شد، روی دکمه “Go” کلیک کنید، سپس وارد تست سنسور نیتروژن و اکسیژن شوید. پس از 300 ثانیه، غلظت نیتروژن و اکسیژن و غلظت اکسیژن نمایش داده می شود. اگر سنسور نیتروژن و اکسیژن آسیب دیده باشد، دستگاه کد خطای مربوطه را گزارش می دهد.

دستورالعمل عملیاتی:
1، روش اتصال بین خط تست اصلی و دستگاه همانطور که در سمت راست نشان داده شده است
2، دکمه پاور را به مدت 3 ثانیه فشار دهید تا وارد منو شوید، همانطور که در سمت راست نشان داده شده است

1) جستجوی گره CAN-bus
این عملکرد می تواند به یافتن گره از دست رفته از طریق رابط OBD کمک کند که می تواند دستگاه را پیدا کنددر باس CAN.
مرحله 1:یک سر خط تست اصلی به دستگاه متصل می شود و سر دیگر بهپورت تشخیص خودرو OBD متصل می شود.
مرحله 2:اگر سیم کشی به درستی متصل شده باشد، روی گره CAN دستگاه کلیک کنید تا به طور خودکار جستجو شود
چند ثانیه صبر کنید و دستگاه به طور خودکار ماژول CAN بدون خطا خودرو را جستجو می کند

2) تستر سنسور نیتروژن و اکسیژن
مرحله 1: یک سر خط تست اصلی به دستگاه متصل می شود و سر دیگر به سنسور نیتروژن و اکسیژن متصل می شود
مرحله 2:گرم کردن سنسور نیتروژن و اکسیژن
توجه: خود سنسور نیتروژن و اکسیژن باید گرم شود تا غلظت نیتروژن و اکسیژن و غلظت اکسیژن را به دقت اندازه گیری کند. به منبع تغذیه 24 ولت خارجی نیاز دارد، یا از برق باتری 24 ولت استفاده کنید. اگر مراحل استاندارد را دنبال نکنید، ممکن است باعث آسیب به دستگاه و وسایل نقلیه شود و شرکت هیچ گونه مسئولیت قانونی را بر عهده نمی گیرد.
مرحله 3:سنسور نیتروژن و اکسیژن را وصل کنید و روی تست سنسور NOx کلیک کنید، تست سنسور NOx 24 ولت یا 12 ولت را انتخاب کنید.
توجه: لطفاً تأیید کنید که منبع تغذیه سنسور نیتروژن و اکسیژن 24 ولت/12 ولت است، انتخاب اشتباه به سنسور نیتروژن و اکسیژن آسیب می رساند.
مرحله 4: مدل مربوطه را انتخاب کنید
روش 1: “تست شناسایی خودکار” را انتخاب کنید، دستگاه به طور خودکار مدل را با توجه به سنسور نیتروژن و اکسیژن شناسایی می کند. (این داده ها فقط برای مرجع پرسنل تعمیر و نگهداری ارائه می شود، نه به عنوان تنها معیار برای تعمیر و نگهداری.)
روش 2: “تست شناسایی دستی” را انتخاب کنید و برنامه تست مربوطه را با توجه به انواع مختلف سنسورهای نیتروژن و اکسیژن به صورت دستی انتخاب کنید
اگر خط CAN به درستی متصل نشده باشد، یا مشکلی در سنسور نیتروژن و اکسیژن وجود داشته باشد، سیگنال CAN را نمی توان یافت.
مرحله 5:
هنگامی که اتصال کامل شد، روی دکمه Go کلیک کنید، سپس وارد تست سنسور نیتروژن و اکسیژن شوید. پس از 300 ثانیه، غلظت نیتروژن و اکسیژن و غلظت اکسیژن نمایش داده می شود. اگر سنسور نیتروژن و اکسیژن آسیب دیده باشد، دستگاه کد خطای مربوطه را گزارش می دهد.

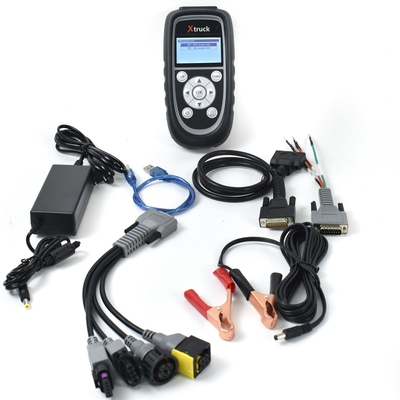

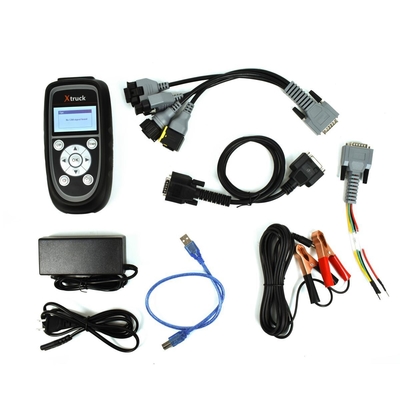

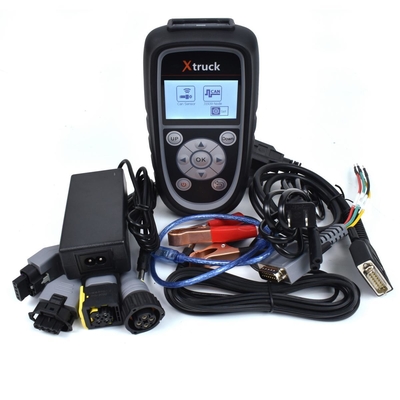

بسته شامل:

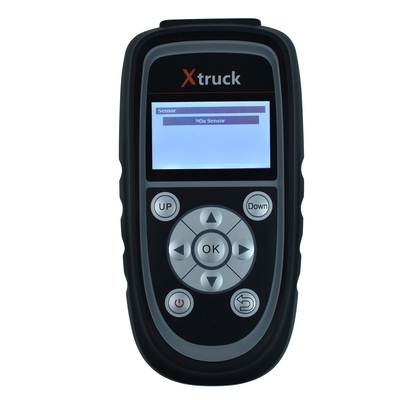

1 عدد x واحد اصلی Xtruck Y005
1 عدد x آداپتور برق

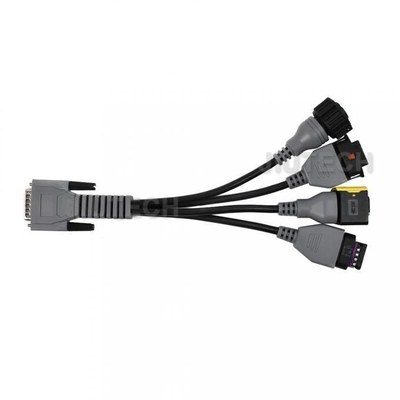

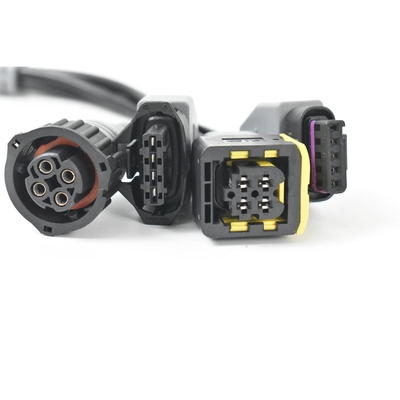

1 عدد x خط تست نیتروژن و اکسیژن چهار در یک

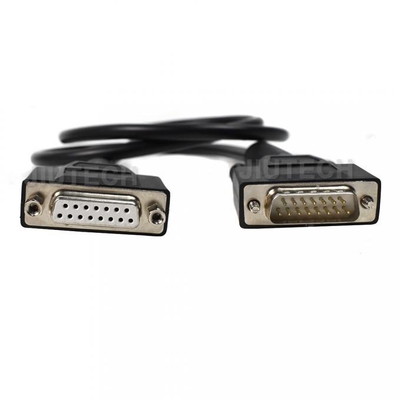

1 عدد x خط تست اصلی DB15
1 عدد x خط به روز رسانی دستگاه
1 عدد x خط فندک سیگار (نر و ماده)
