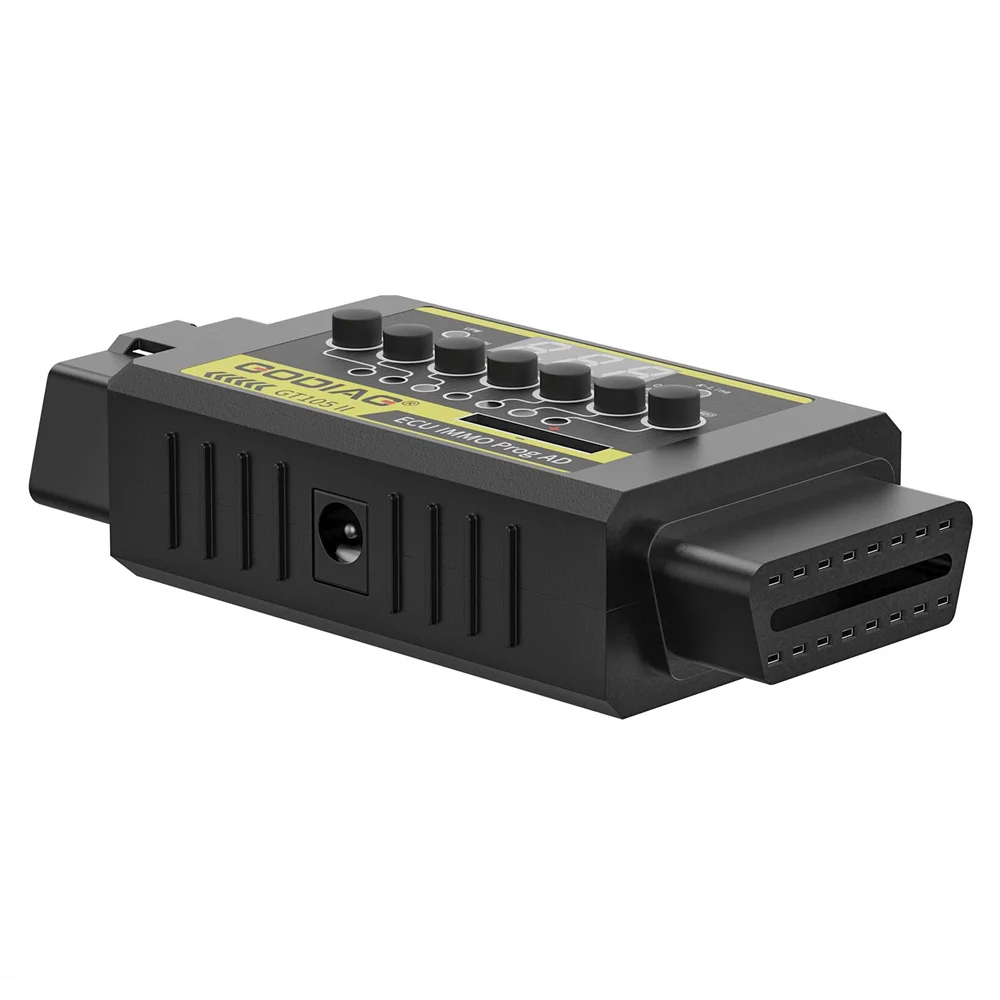

GODIAG GT105 II ECU IMMO Prog OBD2 باکس خروج با آژیر 11 ولت

GODIAG GT105 II ECU IMMO Prog AD OBD2 Break Out Box ECU Connector

GODIAG GT105 II نسخه ارتقا یافته GODIAG GT105 است.

5 عملکرد جدید اضافه شده است: نمایش ولتاژ خودرو، تست باتری ریموت کنترل خودرو CR2032، اعلان هشدار ولتاژ باتری خودرو (کمتر از 11 ولت)، برای تطبیق زاویه فرمان TOYOTA، برای فعال سازی کمکی IMMO کلید Lamborghini ID48.

GODIAG ECU IMMO Prog AD GT105 II برای اتصال کوتاه OBD2 در خودرو برای فعال سازی IMMO، تطبیق، تشخیص و اتصال برنامه نویسی ECU و گرفتن برق از باتری خودرو برای تعمیر و نگهداری خودرو در محل در فضای باز استفاده می شود. در مقایسه با GT105، 5 عملکرد جدید اضافه شده است: نمایش ولتاژ خودرو، تست باتری ریموت کنترل خودرو CR2032، اعلان هشدار ولتاژ باتری خودرو (کمتر از 11 ولت)، برای تطبیق زاویه فرمان TOYOTA، برای فعال سازی کمکی IMMO کلید Lamborghini ID48.

این محصول مجهز به نشانگرهای ارتباطی سیگنال PWM+(PIN2)، CANH(PIN6)، CANL(PIN14)، K-line(PIN7) است. هنگامی که ارتباط داده وجود دارد، نشانگر پروتکل مربوطه چشمک می زند، بنابراین می توان وضعیت ارتباط را قضاوت کرد و همچنین می توانید تعیین کنید که آیا دستگاه برنامه نویسی تشخیصی قادر به برقراری ارتباط است یا خیر.

این محصول برای کار در فضای باز مناسب است، برق را از باتری خودرو می گیرد و آن را به منبع تغذیه DC12V برای شارژ 12 ولت، برق برنامه نویسی یا منبع تغذیه مستقل برای تجهیزات تشخیصی تبدیل می کند.

این دستگاه OBD2 مستقل PIN4 بدنه GND، PIN5 سیگنال GND را ارائه می دهد که برای استفاده از برخی ماژول ها برای برنامه نویسی ویژه مناسب است. علاوه بر این، با کابل برنامه نویسی ECU با پروتکل کامل OBD2، کاربران همچنین می توانند ECU را در استودیو متصل کنند تا قدرت برنامه نویسی ECU را تنظیم کنند. این دستگاه دارای نشانگرهای ارتباطی سیگنال PWM+(PIN2)، CANH(PIN6)، CANL(PIN14)، K-line(PIN7) است. هنگامی که ارتباط داده وجود دارد، نشانگر پروتکل مربوطه چشمک می زند. کاربران می توانند وضعیت ارتباط را قضاوت کنند و همچنین می توانند قضاوت کنند که آیا دستگاه برنامه نویسی تشخیصی می تواند ارتباط برقرار کند یا خیر.

ویژگی های محصول:

یک خط اتصال ECU با پروتکل کامل برای تنظیم قدرت برنامه نویسی ECU

OBD2 مستقل PIN 4 بدنه GND، PIN5 سیگنال GND برای برنامه نویسی ویژه برخی از ماژول ها.

PIN4 و PIN5 را می توان بین اتصال کوتاه و غیر اتصال کوتاه تغییر داد.

OBD2 استاندارد مستقل PIN4، PIN5.

صندلی ماده مسی خالص از درج و حذف مکرر پشتیبانی می کند و عمر طولانی دارد.

گیره باتری با اسپری نمک سازگار با محیط زیست، با ضخامت 0.5 میلی متر.

کابل باتری DC خودرو از کابل روکش دار 2 هسته ای 0.75mm² استفاده می کند که از رابط DC5.5*2.5/ DC5.5*2.1 پشتیبانی می کند.

کانکتور DC دارای فیوز 7A قابل تنظیم مجدد است.

رابط برق DC، کانکتور برق آزمایشگاهی اختصاصی.

عملکردهای محصول:

نمایش ولتاژ خودرو

تست باتری ریموت کنترل خودرو CR2032

اعلان هشدار ولتاژ باتری خودرو (کمتر از 11 ولت)

برای تطبیق زاویه فرمان TOYOTA

فعال سازی کمکی IMMO کلید Lamborghini ID48

عملکرد آداپتور برق IMMO AD. پس از سال 2016، برای Ford تمام کلیدهای هوشمند گم شده، GT105 II با تجهیزات VVDI (OBDSTAR، AUTEL) و سایر تجهیزات ضد سرقت برای برنامه ریزی کلیدها همکاری می کند.

تمام کلیدهای خودرو گم شده تطبیق--- متر را بیدار کنید یا ECU ضد سرقت را بیدار کنید. (پشتیبانی از ضد سرقت نسل 4 و 5 VAG، برای همگام سازی ECU تویوتا، کمک به تطبیق کلید گمشده میتسوبیشی یا تنظیم کلید ریموت کنترل گمشده، خودروی قدیمی Porsche Cayenne برای یادگیری کلید IMMO.)

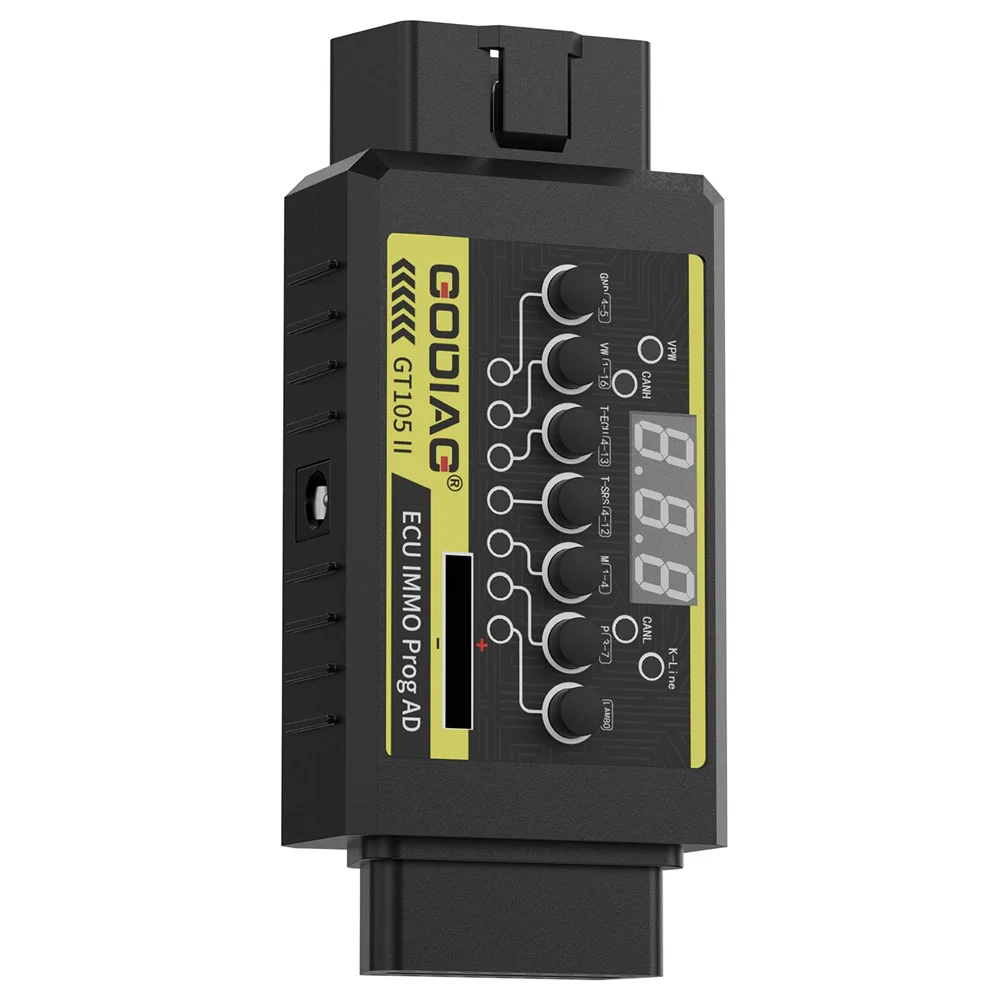

چراغ های نشانگر VPW، CANH، CANL، K-Line می توانند وضعیت ارتباط بین خودرو و دستگاه برنامه نویسی تشخیصی را قضاوت کنند. (اگر از این محصول برای اتصال دستگاه استفاده شود، کاربر می تواند به سادگی بر اساس اینکه آیا دستگاه می تواند ارتباط برقرار کند یا خیر، قضاوت کند که آیا برنامه نویسی تشخیصی عادی است یا خیر.)

تعمیر و نگهداری در محل

کابل آداپتور برق GT105 II برق 12 ولت را از باتری خودرو دریافت می کند. (برای تجهیزات برنامه نویسی مانند Xhorse Key Tool Plus Pad، VVDI Prog، CGDI Prog، IM608 و غیره، زمانی که به برق در فضای باز نیاز دارند، منبع تغذیه 12 ولت را فراهم می کند تا داده های BMW BENZ IMMO ECU یا سایر ECU های خودرو را بخوانند و در نهایت تعمیر و نگهداری در محل خودروهای معیوب در فضای باز را محقق کنند.)

منبع تغذیه 12 ولت برای دستگاه برش کلید (12 ولت) ارائه دهید.

خط برنامه نویسی ECU با پروتکل کامل OBD2 استاندارد. (با MPPS، FGTech، Kess v2 و غیره، برای خواندن و نوشتن داده های ECU، کلون کردن ECU، تنظیم ECU و غیره) (توجه: خط برنامه نویسی ECU با پروتکل کامل OBD2 به طور جداگانه خریداری می شود)

ابزار جایگزینی باتری OBD

تامین برق بدون وقفه را در هنگام تعویض باتری تحقق بخشید، بنابراین می تواند از از دست رفتن داده ها، خرابی کلید یا تطبیق مجدد ناشی از قطع برق در هنگام تعویض باتری جلوگیری کند.

با GT105 II، می توانید از عملکردهای ذکر شده در زیر در هنگام تعویض باتری لذت ببرید:

1. ساعت تغییر نمی کند. 2. بلندگو قفل نشده است. 3. IMMO قفل نشده است.

4. درب شیشه ای تنظیم نشده است. 5. دریچه گاز تنظیم نشده است. 6. چراغ هشدار خاموش است. 7. هیچ کد خطایی وجود ندارد.

مقایسه محصول GT105 & GT105 II

معنی چراغ نشانگر:

1. سفارشی کارخانه 2. سیم SJE1850 3. سفارشی کارخانه 4. اتصال زمین برق 5. اتصال زمین سیگنال 6. SAEJ2284بالا 7. سیم ISO9141-2&iso, DIS4230-4K 8. سفارشی کارخانه

9. سفارشی کارخانه 10. سیم SJE1850 (باس) 11. سفارشی کارخانه 12. سفارشی کارخانه 13. سفارشی کارخانه 14. SAEJ2284پایین 15. سیم ISO9141-2 & ISO/DIS 4230-4L 16. مثبت باتری خودرو

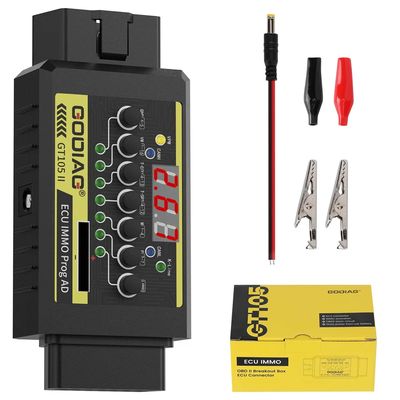

بسته شامل:



1 عدد x میزبان GT105 II

1 عدد x سیم برق با گیره باتری

3 عدد x مقاومت الکتریکی
