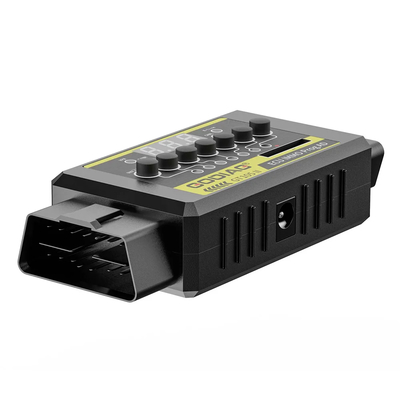

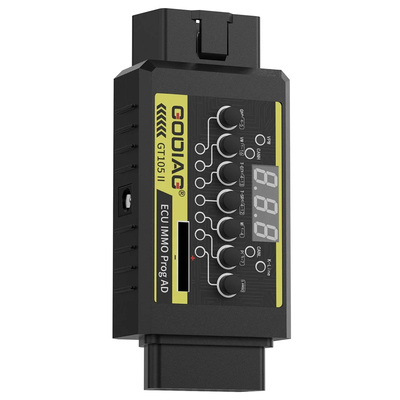

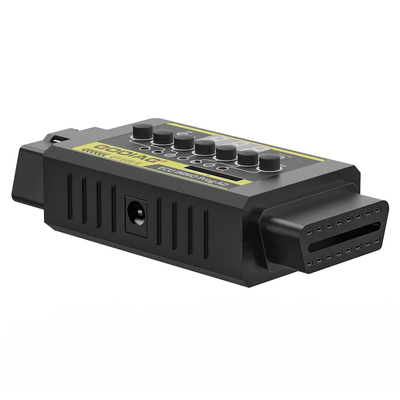

GODIAG GT105 II ECU IMMO Prog AD Breakout Box ECU Connector GT105 II با عملکرد فوری هشدار ولتاژ

GODIAG GT105 II ECU IMMO پروگ AD OBD2 Break Out Box اتصال ECU

گودیاگ GT105 II نسخه ارتقا یافته از گودیاگ GT105 است.

5 تابع جدید اضافه شده: نمایش ولتاژ خودرو، تست باتری باتری CR2032 کنترل از راه دور خودرو، هشدار ولتاژ باتری خودرو ((کمتر از 11V) ، برای تطبیق زاویه فرمان تویوتا،برای فعال سازی کمکی کلید Lamborghini ID48 IMMO.

GODIAG ECU IMMO Prog AD GT105 II برای کوتاه شدن OBD2 در ماشین برای مطابقت فعال سازی IMMO، تشخیص ECU و اتصال برنامه نویسی استفاده می شود.و استفاده از برق از باتری خودرو برای نگهداری در فضای باز در محل خودرو. در مقایسه با GT105 ، آن را آن را اضافه شده است 5 عملکرد جدید: نمایش ولتاژ خودرو ، کنترل از راه دور باتری خودرو CR2032 تست باتری ، هشدار ولتاژ باتری خودرو ((کمتر از 11V) ،برای تطبیق زاویه هدایت تویوتا، براي فعال کردن کمکي کليد IMMO Lamborghini ID48

این محصول مجهز به PWM+ ((PIN2) ، CANH ((PIN6) ، CANL ((PIN14) ، K-line ((PIN7) است. هنگامی که ارتباطات داده وجود دارد، شاخص پروتکل مربوطه درخشان می شود.بنابراین وضعیت ارتباطات می تواند قضاوت و شما همچنین می توانید تعیین کنید که آیا دستگاه برنامه نویسی تشخیصی قادر به برقراری ارتباط است.

محصول برای کار در فضای باز مناسب است، گرفتن قدرت از باتری ماشین و تبدیل آن به یک منبع برق DC12V برای شارژ 12V، قدرت برنامه نویسی،یا منبع برق مستقل برای تجهیزات تشخیصی.

دستگاه OBD2 مستقل بدن PIN4 GND، سیگنال PIN5 GND را فراهم می کند که برای برخی از ماژول ها برای برنامه نویسی ویژه استفاده می شود.با کابل برنامه نویسی ECU پروتکل کامل OBD2، کاربران همچنین می توانند ECU را در استودیو متصل کنند تا قدرت برنامه نویسی ECU را تنظیم کنند. دستگاه دارای PWM + ((PIN2) ، CANH ((PIN6) ، CANL ((PIN14) ، K-line ((PIN7) شاخص های ارتباطی سیگنال است.وقتی که ارتباطات داده وجود داردکاربران می توانند وضعیت ارتباطات را قضاوت کنند و همچنین می توانند قضاوت کنند که آیا دستگاه برنامه نویسی تشخیصی می تواند ارتباط برقرار کند.

نکات برجسته محصول:

یک خط اتصال پروتکل کامل ECU برای تنظیم قدرت برنامه نویسی ECU

OBD2 مستقل PIN 4 بدن GND، PIN5 سیگنال GND برای برنامه نویسی ویژه برخی از ماژول ها.

PIN4 و PIN5 می توانند بین مدار کوتاه و غیر مدار کوتاه تغییر کنند.

استاندارد OBD2 مستقل PIN4، PIN5

صندلی زنانه مس خالص از قرار دادن و برداشتن مکرر پشتیبانی می کند و عمر طولانی دارد.

کلیپ باتری با اسپری نمک سازگار با محیط زیست، با ضخامت 0.5mm درمان شده است.

کابل باتری ماشین DC کابل 0.75mm2 2-core sheathed را اتخاذ می کند که از رابط DC5.5 * 2.5 / DC5.5 * 2.1 پشتیبانی می کند.

کانکتور DC دارای یک فیوز 7A است که می تواند دوباره تنظیم شود.

رابط برق DC، کانکتور برق آزمایشگاهی اختصاصی

عملکرد محصول:

نمایش ولتاژ خودرو

آزمایش باتری CR2032 با کنترل از راه دور خودرو

هشدار ولتاژ باتری خودرو ((کمتر از 11 ولت)

برای تطبیق زاویه هدایت تویوتا

لامبرگيني ID48 کلید فعاليت کمکي IMMO

عملکرد آداپتور قدرت IMMO AD. پس از سال 2016 ، برای فورد تمام کلید های هوشمند از دست رفته ، GT105 II با تجهیزات VVDI (OBDSTAR ، AUTEL) و سایر تجهیزات تطبیق ضد سرقت برای برنامه ریزی کلیدها همکاری می کند.

تمام کليد هاي ماشين گم شده -- ساعت رو بيدار کنيد يا ECU ضد سرقت رو بيدار کنيدکمکی Mitsubishi تمام کلید از دست رفته مطابقت یا تمام کنترل از دست رفته تنظیم کلید از راه دور، ماشین پورشه کاین قدیمی برای یادگیری کلید IMMO.)

چراغ های VPW، CANH، CANL، K-Line می توانند وضعیت ارتباطات بین خودرو و دستگاه برنامه نویسی تشخیصی را قضاوت کنند.کاربر می تواند به سادگی قضاوت کند که آیا برنامه تشخیصی طبیعی است یا نه با توجه به اینکه آیا دستگاه می تواند ارتباطات را ارسال کند)

نگهداری در محل

کابل آداپتور قدرت GT105 II 12V را از باتری خودرو دریافت می کند. (برای تجهیزات برنامه نویسی مانند Xhorse Key Tool Plus Pad ، VVDI Prog ، CGDI Prog ، IM608 ، و غیره ،که برق 12 ولت را در خارج از خانه فراهم می کند.، برای خواندن داده های ECU BMW BENZ IMMO، یا سایر ECU های خودرو، و در نهایت انجام تعمیر و نگهداری در محل وسایل نقلیه نقص در فضای باز.)

منبع برق 12 ولت را برای کلید برش (12 ولت) فراهم کنید.

خط برنامه نویسی کامل پروتکل استاندارد OBD2 ECU (با MPPS، FGTech، Kess v2، و غیره، برای خواندن و نوشتن داده های ECU، شبیه سازی ECU، تنظیم ECU، و غیره)خط برنامه نویسی کامل پروتکل ECU OBD2 به طور جداگانه خریداری می شود)

ابزار تعویض باتری OBD

در هنگام تعویض باتری، منبع برق بدون وقفه را درک کنید، بنابراین می تواند از دست دادن داده ها، خرابی کلید یا مطابقت مجدد ناشی از قطع برق در هنگام تعویض باتری جلوگیری کند.

با GT105 II، شما می توانید از توابع زیر در هنگام تعویض باتری لذت ببرید:

1ساعت عوض نمیشه 2.اسپیکر قفل نشده 3.IMMO قفل نشده

4.در شیشه ای تنظیم نشده است. 5. گاز تنظیم نشده است. 6. چراغ هشدار خاموش شده است. 7. کد خطایی وجود ندارد.

مقایسه محصولات GT105 و GT105 II

نور نشانگر معنی:

1. سفارشی سازنده 2سیم SJE1850 3. سفارشی سازنده 4. قدرت زمین زدن 5. سيگنال به زمين رسيد 6. SAEJ2284بالا 7. ISO9141-2& iso، DIS4230-4K سیم 8. سفارشی سازنده

9. سفارشی سازنده 10سیم SJE1850 (بس) 11. سفارشی سازنده 12. سفارشی سازنده 13. سفارشی سازنده 14. SAEJ2284کم 15. ISO9141-2 و ISO/DIS 4230-4L سیم 16باطري ماشين مثبت

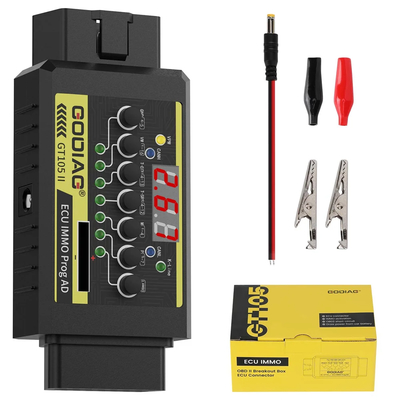

بسته شامل:

1pc x GT105 II میزبان

1pc x کابل برق با کلیپ باتری

3 عدد × مقاومت الکتریکی
