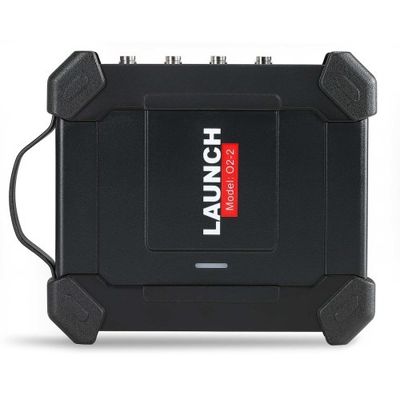

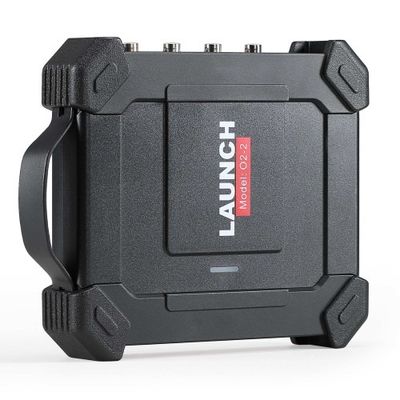

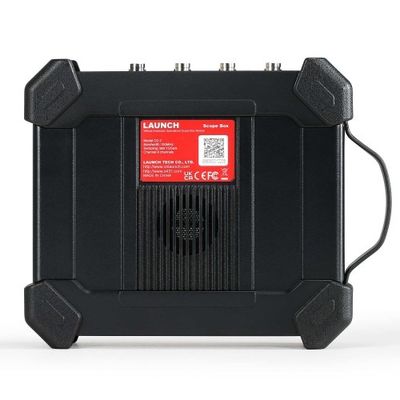

اسیلوسکوپ جعبه ای LAUNCH X431 O2-2 با 4 کانال، 100 مگاهرتز، USB، DC، اسیلوسکوپ خودرویی، با PRO3S+ V5.0/PAD V/ PAD VII کار می کند.
| محل منبع | چین |
|---|---|
| نام تجاری | LAUNCH X431 O2-2 Scope Box |
| شماره مدل | جعبه دامنه X431 O2-2 را راه اندازی کنید |
| مقدار حداقل تعداد سفارش | 1 |
| قیمت | $550 |
| جزئیات بسته بندی | 44*38*14cm /4.9kg |
| زمان تحویل | 1 روز کاری |
| شرایط پرداخت | T/T، وسترن یونیون، مانی گرام |
| قابلیت ارائه | 1000 |
برای نمونه و کوپن رایگان با من تماس بگیرید.
واتس اپ:0086 18588475571
ویچت: 0086 18588475571
اسکایپ: sales10@aixton.com
اگر نگرانی دارید، ما به صورت آنلاین 24 ساعته راهنمایی می کنیم.
xجزئیات محصول
| نام مدل | جعبه دامنه X431 O2-2 را راه اندازی کنید | منشاء | سرزمین اصلی چین |
|---|---|---|---|
| کیفیت | برتر | پهنای باند | 100 مگاهرتز |
| زمان برخاستن | 5.5 ≤ (معمولی) | حداکثر نرخ نمونه برداری | 1 گیگابیت بر ثانیه (برای چهار کانال) |
| مقاومت ورودی | 1MΩ 1.5 ± | ||
| برجسته کردن | اسیلوسکوپ های خودرویی,اسیلوسکوپ 4 کاناله 100 مگاهرتز,اسیلوسکوپ 100 مگاهرتز Launch X431,4 Channels 100MHz Oscilloscope,Launch X431 100MHz Oscilloscope |
||
توضیحات محصول
توضیحات محصول
جعبه اسکوپ Launch O2-2 به کاربر اجازه می‌دهد تا یک شکل موج خاص را ثبت کند که این فرآیند را 70٪ کارآمدتر از سایر اسکوپ‌ها می‌کند. این دستگاه قابلیت ضبط و پخش داده‌های شکل موج با وضوح بالا را برای تجزیه و تحلیل‌های آتی دارد. توانایی آن در وارد کردن نام‌ها و کاراکترها مستقیماً با کلیک بر روی صفحه کلید مجازی، این فرآیند را ساده می‌کند و 90٪ به بهبود کارایی کمک می‌کند.
جعبه اسکوپ LAUNCH O2-2 برای حل خطاهای پیچیده الکتریکیجعبه اسکوپ LAUNCH O2-2 با طراحی جدید و سخت‌افزار ارتقا یافته، یک ماژول الحاقی همه‌کاره و آسان برای استفاده است که می‌تواند خطاهای سطح بالا را در اجزای الکتریکی مختلف مانند سنسورها، محرک‌ها و مدارها تشخیص دهد. با ادغام با ابزارهای اسکن سری X-431 از طریق برنامه O2-2، خطاهای تشخیصی دقیق و قطعی را ارائه می‌دهد که به فروشگاه و تکنسین اجازه می‌دهد تا عملکرد ابزار اسکن خود را گسترش دهند.
ادغام با ابزارهای اسکن سری X-431 (مانند X431 PRO ELITE، X431 Throttle، X431 Pad II AE، X431 Torque، X431 Turbo، X431 Pro3S+، X431 PAD V، X431 PAD VII، X431 IMMO Elite، X431 IMMO PLUS) از طریق برنامه O2-2 برای نتایج تشخیصی قطعی.
ویژگی‌ها:
4 کانال
پهنای باند 100 مگاهرتز
پیکربندی خودکار
ذخیره شکل موج با یک کلیک
اندازه‌گیری نشانگر
تنظیمات پارامتر شکل موج از پیش تعیین شده با یک کلیک
حالت نمایشی
راهنمای آنلاین
عملیات ریاضی شکل موج
23 اندازه‌گیری خودکار
ویژگی‌ها:
1. عیب‌یابی و تشخیص ECU
2. قابلیت ضبط و پخش داده‌های شکل موج با وضوح بالا را برای تجزیه و تحلیل‌های آتی دارد. یک کلید فعال‌سازی به کاربران اجازه می‌دهد تا
3. یک شکل موج خاص را ثبت کنند که این فرآیند را 70٪ کارآمدتر از سایر اسکوپ‌ها می‌کند
4. دسترسی به 23 نوع اندازه‌گیری خودکار که بر روی یک صفحه نمایش داده می‌شوند برای جابجایی آسان
5. توانایی وارد کردن نام‌ها و کاراکترها مستقیماً با کلیک بر روی صفحه کلید مجازی، این عملیات فرآیند را ساده می‌کند و 90٪ به کارایی کمک می‌کند
6. حافظه بافر تا 50 مگابایت
7. از ویژگی بزرگنمایی/کوچک‌نمایی برای بررسی جزئیات دقیق استفاده کنید
8. تنظیمات سیستم شخصی‌سازی شده که می‌توانند به عنوان فایل‌های پیکربندی برای مشاهده ذخیره شوند
9. عملکرد خودکالیبراسیون امکان بهینه‌سازی مسیر سیگنال اسیلوسکوپ را برای حداکثر دقت اندازه‌گیری فراهم می‌کند
10. عملیات ریاضی شکل موج را بزرگنمایی می‌کند، مانند جمع، تفریق، ضرب و عملکرد FFT برای تجزیه و تحلیل شکل موج سطح بالا
11. تست‌های متعدد خودرو که شامل مدارها، سنسورها، محرک‌ها، تست‌های احتراق و موارد دیگر می‌شود
رابط کاربری چند زبانه
12. انتقال داده USB Sunc به دستگاه‌های خارجی مانند لپ‌تاپ، تبلت و غیره.
عملکردها:
پشتیبانی از تست‌های پروژه از پیش تعیین شده چندگانه خودرو
پشتیبانی از انواع تست‌های پروژه از پیش تعیین شده خودرو، مانند مدارها، سنسورها، محرک‌ها، تست‌های احتراق، تست‌های ارتباطی و تست‌های ترکیبی، و از پیش تعیین کردن پارامترهای مختلف و روش‌های اتصال خاص برای هر تست.
23 تنظیم اندازه‌گیری خودکار
23 تنظیم اندازه‌گیری خودکار بر روی یک صفحه نمایش داده می‌شوند که در یک نگاه واضح است و می‌توان با یک لمس سبک روی آن کلیک کرد. این از پاک کردن با یک کلیک پشتیبانی می‌کند، که خسته‌کنندگی ورق زدن صفحات و جستجوی چندین باره را از بین می‌برد و اندازه‌گیری خودکار را آسان و راحت می‌کند.
تغییر منبع ماشه سریع
از لبه، پالس و سایر ماشه‌ها پشتیبانی می‌کند. تنظیمات ماشه ساده و شهودی و روش‌های تغییر منبع ماشه سریع، دشوارترین بخش کاربرد اسیلوسکوپ را بسیار آسان می‌کند.
ایجاد سریع پارامترهای از پیش تعیین شده شکل موج با یک کلیک
هنگام آزمایش شکل موج، می‌توانید تنظیمات موجود را در رابط فعلی به عنوان پارامترهای از پیش تعیین شده شکل موج با یک کلیک ذخیره کنید. هنگام آزمایش شکل موج‌های مشابه در آینده، می‌توانید مستقیماً پارامترهای از پیش تعیین شده را بدون تنظیمات مکرر بارگذاری کنید.
ذخیره سریع شکل موج با یک کلیک
شکل موجی را که در حال حاضر روی صفحه نمایش داده می‌شود با یک کلیک سریع ذخیره کنید و آن را به طور خودکار در قالب مشخص شده ذخیره کنید. می‌توان از آن مستقیماً به عنوان شکل موج کانال مرجع برای نمایش در آینده استفاده کرد.
عملکرد نشانگر راحت
نشانگرهای افقی و عمودی را به ترتیب با یک کلیک روشن کنید. هر نشانگر را می‌توان به طور مستقل کشید و ردیابی نشانگر نیز مستقیماً از طریق لمس‌های برجسته ساده پیاده‌سازی می‌شود و کارایی کلی را بیش از 80٪ بهبود می‌بخشد.
پشتیبانی از تغییرات نشانگر/خط‌کش فاز بر این اساس
هنگامی که شکل موج بزرگنمایی/کوچک‌نمایی می‌شود، نشانگر و مقیاس فاز می‌توانند بر این اساس تغییر کنند و محدوده اندازه‌گیری را بدون تغییر نگه دارند.
از لمس 2 نقطه‌ای پشتیبانی می‌کند، شکل موج را می‌توان به صورت عمودی یا افقی بزرگنمایی یا کوچک‌نمایی کرد
به صورت افقی یا عمودی با 2 نقطه بکشید تا شکل موج را به صورت افقی یا عمودی بزرگنمایی یا کوچک‌نمایی کنید.
پشتیبانی از عملکرد نمایشی
شکل موج‌های سینوسی از پیش تعیین شده برای نشان دادن عملکردهای رایج بدون اتصال اسیلوسکوپ.
پشتیبانی از عملیات ریاضی شکل موج
از محاسبات جمع، تفریق، ضرب و تقسیم شکل موج‌های دو کاناله، علاوه بر تبدیل فوریه سریع پشتیبانی می‌کند.
مقایسه دقیق بین جعبه اسکوپ Launch O2-2 و جعبه اسکوپ Launch O2-1
| مدل | O2-1 | O2-2 |
| کانال | 4 | 4 |
| پهنای باند | 100 مگاهرتز | 100 مگاهرتز |
| زمان صعود | ≤3.5ns (معمولی) | ≤3.5ns |
| حداکثر نرخ نمونه‌برداری | 1 گیگابیت بر ثانیه (برای چهار کانال) | 1 گیگابیت بر ثانیه |
| مقاومت ورودی | 1MΩ±1.5% | 1MΩ±1.5% |
| عمق ذخیره‌سازی | 50M | 10M |
| تعداد بیت‌های نمونه‌برداری | 8 بیت | 8 بیت |
| دقت عمودی | 3% | 3% |
| دنده عمودی | 5mV~10V | 5mV~10V |
| معکوس‌سازی | پشتیبانی | پشتیبانی |
| کانال متصل | DC, AC | DC, AC |
| دنده پایه زمان | 5ns~1ks | 1ns-1ks |
| دقت پایه زمان | 20ppm | 20ppm |
| حالت نمونه‌برداری | عادی | عادی |
| رمزگشایی CANBus | CAN, LIN | CAN, LIN |
| نوع ماشه | لبه، عرض پالس | لبه، عرض پالس |
| حالت ماشه | عادی، خودکار و تک SEQ | عادی، خودکار و تک SEQ |
| اتصال ماشه | DC, رد نویز | DC, رد نویز |
| ریاضی | FFT موج دوتایی | FFT موج دوتایی |
| نمایش | YT, Zoom, Roll | YT, Zoom, Roll |
| حالت Roll | 200ms/div~1000s/div | 200ms/div~1000s/div |
| پیکربندی خودکار | پشتیبانی | پشتیبانی |
| اندازه‌گیری خودکار | 23 | 23 |
| نشانگر | نشانگر افقی، نشانگر عمودی | نشانگر افقی، نشانگر عمودی |
| تغذیه شده توسط | پورت USB، پورت DC IN | پورت USB، پورت DC IN |
| روش انتقال داده | USB | USB |
| گزینه‌های پیکربندی خودرو | مدارها، سنسور، محرک‌ها، احتراق | مدارها، سنسور، محرک‌ها، احتراق |
| دمای عملیاتی | 0℃~50℃ | 0℃~50℃ |
| محدوده منبع تغذیه | USB:5V/1A DC:12V/24V |
USB:5V/1A DC:12V/24V |
| سازگاری | رزولوشن‌های مختلف تبلت به برنامه‌های مختلف نیاز دارند | یک برنامه می‌تواند با رزولوشن‌های متعدد تبلت سازگار باشد |
| حرکات چند لمسی | خیر | از لمس 2 نقطه‌ای پشتیبانی می‌کند، شکل موج را می‌توان به صورت عمودی یا افقی بزرگنمایی یا کوچک‌نمایی کرد |
| پیکربندی خودرو | خیر | هر پروژه آزمایشی می‌تواند از مستندات راهنمای آنلاین پشتیبانی کند (مستندات راهنما بعداً با توجه به نیازها جمع‌آوری می‌شود) |
| ارتقاء سیستم عامل | ارتقاء دستی | پشتیبانی از ارتقاء آنلاین |
| ماشه | مشاهده شکل موج در طول انتظار ماشه معمولی قابل گسترش نیست. | در طول انتظار ماشه معمولی می‌توان به طور معمول استفاده کرد. |
| عملکرد نمایشی | خیر | بله |
| صفحه تقسیم شده | خیر | بله |
| نرخ نمونه‌برداری | تک کانال 1G/s، بیش از 2 کانال فقط 250M/s | تک کانال 1G/s، 2 کانال 500M/s، کانال‌های متعدد 250M/s |
| زمان شروع | 2-3S | حدود 16 ثانیه |
| مصرف برق | حدود 6 وات | حدود 7.5 وات |

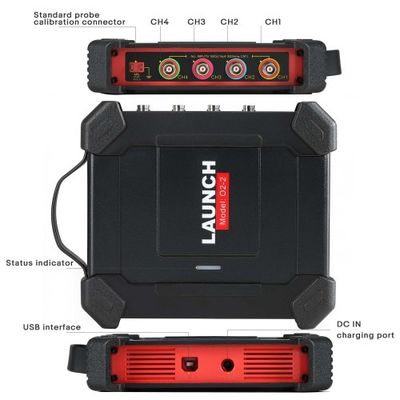

چگونه کابل‌ها را وصل کنیم؟
سناریوهای مختلف کاربردی به روش‌های اتصال مختلفی نیاز دارند (مهم نیست که کدام سناریوی کاربردی، اتصالات زیر مورد نیاز است):
ابتدا، جعبه اسیلوسکوپ را از طریق کابل برق دو گیره‌ای تغذیه کنید: یک سر کابل برق دو گیره‌ای را به رابط برق جعبه اسیلوسکوپ وصل کنید و سر دیگر را به باتری خودرو وصل کنید تا برق دریافت کنید (قرمز به قطب مثبت وصل می‌شود، سیاه به قطب منفی وصل می‌شود).
توجه: * تبلت‌های سری PADVII از منبع تغذیه USB پشتیبانی می‌کنند.
2. ترمینال Type B کابل USB را به رابط Type B اسیلوسکوپ وصل کنید و سر دیگر را به رابط USB دستگاه تشخیصی وصل کنید.
مشخصات:
| کانال‌ها | 4 |
| پهنای باند | 100 مگاهرتز |
| زمان صعود | 3.5ns (معمولی) |
| دقت | ±3% |
| امپدانس ورودی | 1M ±1.5% |
| نوع ورودی | تک سر، کانکتور BNC |
| اتصال ورودی | DC, AC |
| محافظت در برابر اضافه بار | ±200V در ورودی تکی |
| محدوده‌های پایه زمان | 1ns~1ks (1 کانال) |
| 1ns~1ks (2 کانال) | |
| 1ns~1ks (4 کانال) | |
| رزولوشن عمودی | 8 بیت |
| حافظه بافر | 10M (برای 4 کانال) |
| رابط برق | پورت USB، پورت DC IN |
| تبادل داده از طریق | USB |
| حالت ماشه | عادی، خودکار و تک SEQ |
| ماشه‌های پیشرفته | لبه، عرض پالس |

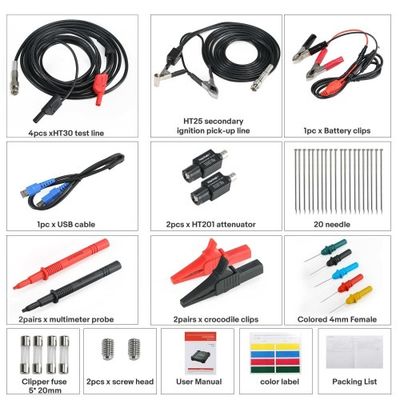

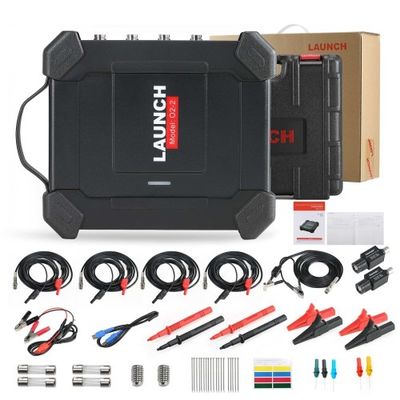

لیست بسته:
1 عدد x واحد اصلی Launch O2-2
1 عدد x کابل تست رابط BNC به 4 میلی‌متر
1 عدد x کابل پیکاپ احتراق ثانویه
1 عدد x کابل USB
1 عدد x تضعیف‌کننده 20:1
1 عدد x پروب مولتی‌متر
1 عدد x گیره‌های باتری
1 عدد x مجموعه پروب سوراخ‌کننده
2 عدد x گیره‌های تمساح
1 عدد x کابل توسعه احتراق مستقل
1 عدد x پروب احتراق مستقل COP
