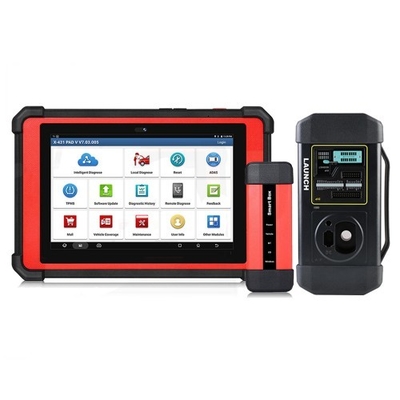

ابزار تشخیصی X431 PAD V را با SmartBox 3 راه اندازی کنید.0: برنامه نویسی برنامه نویسی آنلاین راه اندازی GIII X-Prog 3

راه اندازی X431 PAD V 5 ابزار تشخیصی خودرو پشتیبانی کدگذاری و برنامه نویسی

پرتاب X431 PAD V 5

1. نسخه جهانی بدون محدودیت IP
2. به روز رسانی آنلاین رایگان برای 1 سال. پس از 1 سال آن را $ 399 / سال هزینه خواهد کرد
4. عملکرد تشخیص از راه دور از طریق وای فای
5پشتیبانی از تشخیص وسایل نقلیه تجاری و خودروهای مسافرتی، پشتیبانی از J2534، CAN FD، DoIP
6. 8 هسته 2GHz CPU، 4G RAM، حافظه 64G، 10.1 اینچ کامل، صفحه نمایش قابل خواندن نور خورشید (گوریلا شیشه) و حفاظت IP65.
7عملکردهای ویژه پشتیبانی می شود: بی حرکت کننده / کلید ، تزریق کننده ، خونریزی ترمز تنظیم مجدد ، تنظیم مجدد TPMS ، باز کردن ترول الکترونیکی ، تنظیم مجدد DPF ، تنظیم مجدد SAS ، تنظیم مجدد روغن ، تنظیم مجدد ترمز ، تنظیم مجدد BMS
8. چند زبان: انگلیسی، ایتالیایی، آلمانی، فرانسوی، اسپانیایی، پرتغالی، لهستانی، هلندی، یونانی، دانمارکی، فنلاندی، سوئدی، رومانیایی، چک، مجارستان، ژاپنی، روسی، ترکی، عربی، کره ای،فارسی و چینی
9برنامه های آنلاین تا سال 2020: بی ام و، مرسدس، وولکس واگن، آئودی، نشست، اسکودا، پورشه، نیسان، اینفینیتی، سبارو
10. يک پيسو به صورت رایگانپرتاب GIII X-Prog 3برای IMMO و توابع برنامه ریزی کلیدی.

توجه:
1در حال حاضر از کامیون های 24 ولت پشتیبانی نمی کنیم
2برنامه نویسی آنلاین در ایالات متحده و اسپانیا قابل اجرا نیست.

توضیحات:

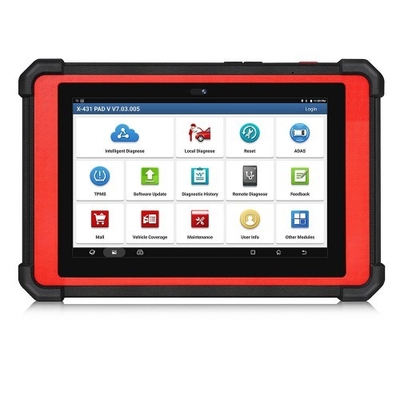

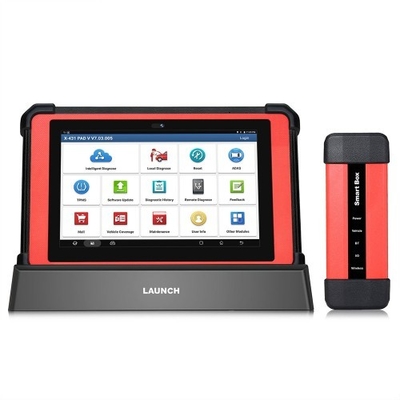

لانچ X431 PAD V 5 آخرین ابزار اسکن کامل خودروهای برتر لانچ است که بر اساس سیستم اندروید 7.1 ساخته شده است. این ابزار از مزایای بسیاری در فناوری های تشخیص خطای خودرو،از جمله پوشش مدل های بزرگ خودرو، توابع قدرتمند، تعداد زیادی از توابع ویژه، و داده های دقیق آزمایش با آن جدید پیشرفته Smartbox 3.0، X-431 PAD V می تواند تشخیص مسافران و وسایل نقلیه سنگین وظیفه (برنامه و آداپتورهای اختیاری هستند) با یک دانگل واحد.همچنین دارای آداپتور J2534 ساخته شده است که X-431 PAD V را به یکی از قدرتمندترین ابزار اسکن در بازار تبدیل می کند.X-431 PAD V همچنین از برنامه های کاربردی ماژول تمدید LAUNCH برای اسیلوسکوپ ها، سنسورها، اندوسکوپ ها، مولتی مترها و تشخیص باتری ها و غیره پشتیبانی می کند.

کار آن آسان تر و بصری تر است، شامل یک بسته از مارک های خودرو "Full" (بیش از 80 مارک) ، با مهمترین تولید کنندگان خودرو اروپایی، آسیایی و آمریکایی،همراه با تمام پتانسیل نرم افزار تشخیصی LAUNCH. PAD V با پروتکل های ارتباطی J2534 و ISO22900 (Pass Thru) سازگار است ، به این ترتیب می توانید به وب سایت سازنده متصل شوید و برنامه نویسی را در میان بسیاری از توابع دیگر انجام دهید.

مزاياي پرتاب X431 PAD V چيست؟

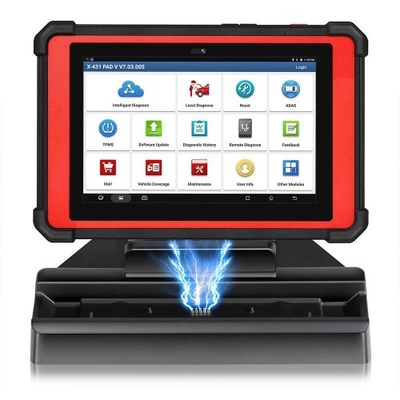

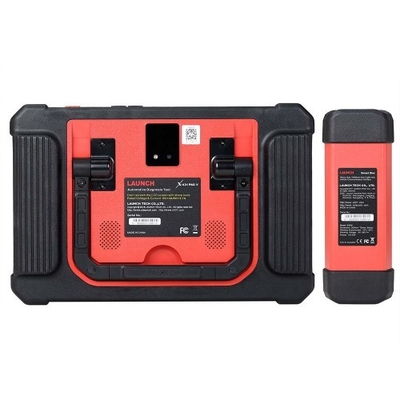

دارای یک پایه شارژ، دوربین جلو / عقب، کانکتورهای غیر OBD و یک صفحه لمسی بزرگ 10.1 اینچی است.و شامل یک دستگير قابل تنظیم 180 در پشت با 3 موقعیت برای آویزانPADV با درجه حفاظت IP65 ساخته شده است که از آن در برابر اسپری ها، ضربه ها و گرد و غبار محافظت می کند.

PAD V قادر به تشخیص اتومبیل های شخصی، وسایل نقلیه تجاری و وسایل نقلیه صنعتی است و با پروتکل های ارتباطی DoIP سازگار است.شبکه های جدید CAN FD و J2534 و ISO22900 (Pass Thru) ، با آخرین شما می توانید به وب سایت سازنده متصل شوید و برنامه نویسی را در میان بسیاری از توابع دیگر انجام دهید.همچنین شامل SW برای وسایل نقلیه با سیستم کمک رانندگی پیشرفته (ADAS) است و با لوازم جانبی کالیبراسیون استاتیک X-431 ADAS Pro سازگار است..

تفاوت اصلی آن با مدل های PRO 1 و 3 این است که به شما امکان می دهد لوازم جانبی اختیاری مختلفی مانند اسیلوسکوپ 4 کانال ، تست کننده باتری ، اندوسکوپ و شبیه ساز سنسور متصل کنید.اتصال اينترنتي آن به طور کامل به ارائه تعداد نامحدودی از خدمات، مانند ارسال خبرنامه های فنی، تشخیص از راه دور، اطلاعات فنی آنلاین (Data LAUNCH) ،به روزرسانی های خودکار و امکان ارتباط با سایر تجهیزات پرتاب برای کمک بین کارگاه ها (تلفن همکاری). با دستگاه هاي گولو سازگاره

راه اندازی X431 PAD V 5 ویژگی ها:

1. سیستم سفارشی اندروید ۷.۱، پردازنده ۸ هسته ای کوالکام، صفحه لمسی ظرفیتی ۱۰.۱ اینچی، پشتیبانی از شارژ سریع QC۳.۰
2. 2.4GHz و 5GHz دو فرکانس وای فای، سرعت انتقال سریعتر از نسل قبلی است.
3دوربین: جلو، 8 مگاپیکسلی؛ عقب، 13 مگاپیکسلی، حالت آمادگی I/M
4تکنولوژی Wi-Fi نسل پنجم، از نظر تئوری، سرعت انتقال 4 برابر سریعتر از نسل قبلی است.
5پوشش گسترده مدل خودرو، توابع تشخیصی قدرتمند (تشخیص هوشمند، تشخیص از راه دور، خواندن DTC، DTC واضح، جریان داده خواندن، آزمایش اجرا) ، داده های تشخیصی دقیق،و توابع خاص فراوان;
6طراحی صنعتی کاملا جدید، با پوشش لاستیکی نرم در چهار گوشه محصول، برای جلوگیری از برخورد موثر؛ عمود خنک کننده، تنظیم آزاد تقریبا 180 درجه؛سه حالت آویزان شدن را پشتیبانی می کند، حمایت و طبیعی.

راه اندازی X431 PAD V 5 عملکرد:

1تشخیص جامع: پشتیبانی از تشخیص سریع کامل، سیستم کامل، عملکرد کامل، خواندن DTC، پاک کردن DTC، جریان داده خواندن، آزمایش محرک و غیره.
2تشخیص هوشمند: پشتیبانی از شناسایی هوشمند VIN و پرس و جو پرونده های تشخیصی مبتنی بر ابر، تشخیص را هوشمندانه تر و کارآمدتر می کند.
3تشخیص محلی: هنگامی که تشخیص هوشمند در یک محیط بدون شبکه در دسترس نیست، تشخیص سنتی را انتخاب کنید.برای انجام تشخیص وسیله نقلیه، مدل و مارک وسیله نقلیه را به صورت دستی انتخاب کنید.
4تشخیص از راه دور: پشتیبانی از ارتباطات آنلاین در زمان واقعی و خدمات تشخیص از راه دور از طریق متن، تصویر و فایل بین دستگاه و دستگاه و بین دستگاه و دسکتاپ از راه دور،با پهنای باند شبکه کم و اشغال منابع سیستم.
5عملکرد ویژه: پشتیبانی از کل 16 عملکرد ویژه، از جمله تنظیم مجدد چراغ سرویس، سازگاری گاز، تنظیم مجدد زاویه فرمان، تنظیم مجدد پد ترمز، تنظیم مجدد فشار تایر، مطابقت ضد سرقت،خونریزی در روده، تطبیق باتری، یادگیری گیر، کد گذاری تزریق کننده، بازسازی DPF، شروع سقف آفتاب، تطبیق چراغ جلو، تطبیق تعلیق و تطبیق AT، تطبیق EGR.
6. ارتقاء نرم افزار: پشتیبانی از ارتقاء یک کلیک سیستم عامل، طرف مشتری، نرم افزار مدل خودرو و فرم ویئر.
7بازخورد تشخیصی: برای نرم افزار مدل و خطاهای عملکردی که در طول استفاده پیدا می شوند، لطفاً بلافاصله بازخورد را ارسال کنید.
8گزارش من: گزارش تشخيصي جامع، گزارش تشخيصي از راه دور و پخش جریان اطلاعات را مشاهده کنيد.
9. راه اندازی نرم افزار: شامل اتصال من، مدیریت اتصال اتصال تشخیصی، فعال سازی اتصال، تعمیر نرم افزار، و غیره
10ماژول توسعه یافته: پشتیبانی از اسیلوگراف، سنسور، تست باتری، اندوسکوپ، پرینتر وای فای و غیره
11. جریان داده ها را بخوانید: از حالت های نمایش جریان داده های متنوع و جریان داده های استاندارد تعریف شده توسط کاربر پشتیبانی کنید.
12تشخیص سنتی: هنگامی که تشخیص هوشمند در یک محیط بدون شبکه در دسترس نیست، تشخیص سنتی را انتخاب کنید.برای انجام تشخیص وسیله نقلیه، مدل و مارک وسیله نقلیه را به صورت دستی انتخاب کنید.

راه اندازي X431 PAD V 5 راننده ها پشتیبانی می شود:

1وسایل نقلیه مسافربری پشتیبانی می شود:

1استرالیایی:است هولدن، است فورد
2.آسيايي:تویوتا/لکسوس، هوندا/اکورا، مازدا، سوبارو، نیسان/اینفینیتی، میتسوبیشی، هیوندای، ایسوزو، دایهاتسو، کیا، دئو، سوزکی، پروتون، تا تا، ماهندرا، سانگ یونگ، پرودوآ، ماروتی
3اروپا:آئودی، مرسدس/ مایباخ، بی ام ووی/ مینی/ رولز رویس، فولکس واگن/ بنتلی/ بوگاتی، اوپل/ واکس هال، پژو، سیتروئن، ولوو، اسپرینتر، رنوت/ داکیا، فیات/ رومئو/ آبارت/ لنسیا، روور، لاندروور، ساب، سیت،اسکودا، اسمارت، مازراتی، فراری، آرستون مارتین، پورشه، جگوار
4ایالات متحده آمریکا:ایالات متحده فورد / لینکلن ، GM / بیوک / کادیلاک / شورولت ، کریسلر / دودج / جیپ
5چینی:چانگچنگ (دیوار بزرگ) ، جیلی، کیروئی (چری) ، فوتیان، چانگان، چانگ، هایفئی.... و غیره.
7. ديگر:EOBD، Demo

توابع خاص پشتیبانی شده:بی حرکت کننده/ کلید، تزریق کننده، بازنشستگی خونریزی ترمز، بازنشستگی TPMS، بازنشستگی گاز الکترونیکی، بازنشستگی DPF، بازنشستگی SAS، بازنشستگی روغن، بازنشستگی ترمز، بازنشستگی BMS

2وسایل نقلیه سنگین پشتیبانی می شود:

پوشش نرم افزار:
نیسان (دیزل) ، میتسوبیشی (دیزل) ، فورد دیزل، کنورث آسترا، بنز سنگین، بوش دیزل، چین سنگین، کامینز سنگین، DAF، دلفی دیزل، دنسو دیزل، FAW آزادیفوتون اومان، FUSO، Hino، هیوندای سنگین وظیفه، ایزو سنگین وظیفه، ایوکو سنگین وظیفه، JAC سنگین وظیفه، مک، MAN، OBD سنگین وظیفه، اسکنیا، شانگچای دیزل، ولوو سنگین وظیفه، WP دیزل، ایرباس،جعبه انتقال آليسون، اشوک رژلاندر ، بندیکس ABS ، کاترپیلر سنگین وظیفه ، چای سنگین خودرو ، چایانگ دیزل ، ماشین آلات ساختمانی ، CREDO سنگین خودرو ، موتور دیترویت ، Dongfeng تجاری خودرو ، Dongfeng Yufeng ،موتور دوسان، کامیون سنگین باربری، نرم افزار تشخیص کامل دیزل، Haldex ABS Heavy Duty، HD_ABS System، HD_GoldenDragon، HD_International
HD_Kinglong، HD_Maxxforce، HD_Ta ta، HD_Western_Star، نرم افزار ارائه کامیون سنگین، IRISBUS HD، IRIZAR HD، NEOPLAN HD، Peter HD، Renault HD، SETRA HD، Stannic Bavin، Sterling HD، Sunlong Busاتوبوس سن وین، UD Trucks 2F نیسان دیزل، WABCO ABS، موتور یانگ چایی

توابع خاص قدرتمند:تعویض قطعات، تست فشرده سازی سیلندر، تست برش تزریق کننده، بازسازی DPF، ارتباط با ABS و گیرنده های Bendix، Wabco و Allison،تابع ارتباطات از راه دور از تکنسین به تکنسین.

ماژول های انتخابی توسعه:

1اسسیلوسکوپ و تحلیلگر روشنایی
2اندوسکوپ
3تست کننده باتری
4جعبه منظره
5جعبه حسگر: حسگر تست و شبیه ساز + مولتی متر
6لوازم جانبی کالیبراسیون استاتیک X-431 ADAS Pro
7. اطلاعات راه اندازی اطلاعات فنی
8لوازم جانبی اختیاری: مبلمان برای ثبات و تشخیص MB 90 و MB 80

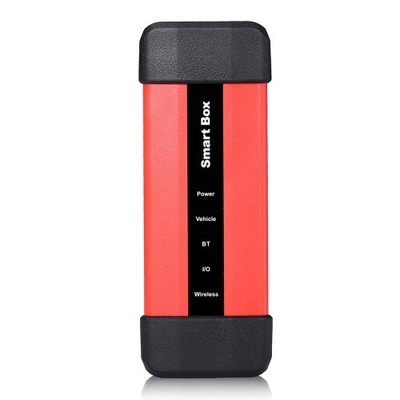

کتابچه راهنمای Smartbox 3.0-J2534

1. اتصال با اسمارت باکس30

Smartbox 3.0 با کابل USB همراه است.
یک انتهای Smartbox3.0 به کابل USB متصل است: یک پورت کابل USB به Smartbox3 متصل است.0؛ پورت دیگر به یک پورت USB از یک کامپیوتر متصل است؛ انتهای دیگر Smartbox3.0 به اتوبوس رابط OBD متصل است و پورت دیگر اتوبوس به کانکتور OBD متصل است.


چگونه بسته نرم افزاری و درایور لانچ X431 PAD V 5 را نصب کنیم؟

2.1 مراحل نصب بسته نرم افزار
2.1.1 مراحل نصب بسته نرم افزار
توجه: لطفا اطمینان حاصل کنید که کاربر کامپیوتر دارای حقوق مدیر است و Smartbox3.0 قبل از نصب به یک کامپیوتر متصل شده است.
مرحله 1: باز "SmartBox_3.0_Setup.exe"، و مسیر نصب را با توجه به درخواست انتخاب کنید
مرحله 2: برای انتخاب مسیر نصب روی "تغییر" کلیک کنید و سپس روی "Next" کلیک کنید



مرحله 3: پس از تایید مسیر نصب، روی "Next" کلیک کنید



مرحله ۴: برای شروع نصب درایور، روی "Next" کلیک کنید. توصیه می شود قبل از نصب درایور، دستگاه به آن متصل شود. نرم افزار باید به طور خودکار نصب شود.



مرحله پنجم: بر روی "تمام شد" کلیک کنید. درایورها نصب شده اند!


مرحله ۶: دوباره روی " انجام شد " کلیک کنید. نرم افزار نصب شده است!


2.1.2 J2534 نمایش اطلاعات ثبت نام (محفوظ)
پس از نصب نرم افزار، اطلاعات ثبت نام مربوط به LAUNCH در مورد J2534Dll را می توان در ثبت نام مشاهده کرد. پنجره "Run" را باز کنید (اختصار "Windows+R") ؛ دستور "regedit" را وارد کنید،همانطور که در زیر نشان داده شده است:



وارد رجیستری شوید و اطلاعات ثبت نام J2534 DLL را با توجه به مسیر زیر پیدا کنید: HKEY_LOCAL_MACHINESOFTWAREPassThruSupport.04.04



توجه: ممکن است به دلیل سیستم عامل ۶۴ بیتی باشد، اگر شما نمی توانید اطلاعات ثبت نام را مشاهده کنید. شما می توانید آن را با توجه به مسیر زیر پیدا کنید:
HKEY_LOCAL_MACHINESOFTWAREWow6432NodePassThruSupport.04.04
تصویر زیر نشان داده شده است:



چگونه به روز رسانی راه اندازی X431 PAD V 5؟

پس از نصب "SmartBox_3.0_Setup" "SmartBox Tool 3.0" را روی دسکتاپ ویندوز اجرا کنید.

3.1 عملکرد ارتقاء نرم افزار
SmartBox 3.0 را می توان از طریق ابزار SmartBox 3 ارتقا داد.0. لطفا برای ارتقاء برنامه های پایین تر "M7 Upgrade" و برای ارتقاء سیستم "A7 Upgrade" را انتخاب کنید. برای انتخاب مسیر برای ذخیره فایل های ارتقاء، روی "Browse" کلیک کنید و روی "Upgrade" کلیک کنید.
توجه: پس از اتمام ارتقاء نرم افزار و SmartBox 3.0 را دوباره راه اندازی کنید. می توانید نسخه را برای تأیید موفقیت ارتقاء بررسی کنید.

3.2 عملکرد نمایش یاداشت
در صورت لزوم شما می توانید تابع "Write Log File" یا "Window Print Information" را فعال کنید تا وضعیت تست SmartBox 3.0 و فرآیند را ثبت کنید.اگر لازم نباشد این تابع را فعال نکنید.فایل های log به صورت پیش فرض در دایرکتوری root دیسک C ذخیره می شوند.
مراحل: اطلاعات مربوط به J2534Log را می توان با کلیک بر روی گزینه "Write Log File" پس از کلیک بر روی "View Log" در گوشه چپ بالای رابط نرم افزار، به صورت زیر تولید کرد:

توجه: لطفاً نرم افزار تشخیصی را دوباره راه اندازی کنید!
توجه: اگر تابع چاپ یاداشت فعال است، فایل های یاداشت ممکن است بسیار بزرگ باشند زیرا اطلاعات به صورت تجمعی نوشته می شوند. لطفا این تابع را در صورت لزوم فعال کنید.مانند توسعه و عیب یابی. در موارد دیگر، لطفاً این گزینه را فعال نکنید.
مسیر ذخیره سازی پیش فرض فایل لاگ "J2534Log" تولید شده عبارت است از: C:Program FilesSmartBox 3.0SmartBox 3.0Log J2534_LOG.txt ، همانطور که در زیر نشان داده شده است:

همچنین توجه داشته باشید: در برخی از سیستم های کامپیوتری، کاربران اجازه نوشتن به این پوشه فایل را ندارند، که منجر به تولید فایل لاگ ناموفق می شود.لازم است که مجوزهای این پوشه را تغییر دهید (احتیاج به امتیازات مدیر)، همانطور که در زیر نشان داده شده است:

با کلیک راست روی پوشه "Log" گزینه "Attribute" را انتخاب کنید و ویژگی "Security" را پیدا کنید، کاربر فعلی را انتخاب کنید، روی "Edit" کلیک کنید، نام کاربر مربوطه را دوباره انتخاب کنید،و تمام گزینه های "اجازه دهید" را در ستون اجازه (احتیاج به حقوق مدیر) نشان دهید، و برای بازگشت روی "OK" کلیک کنید.

شروع X431 PAD V 5 پارامتر

پارامترهای SmartBox 3.0:

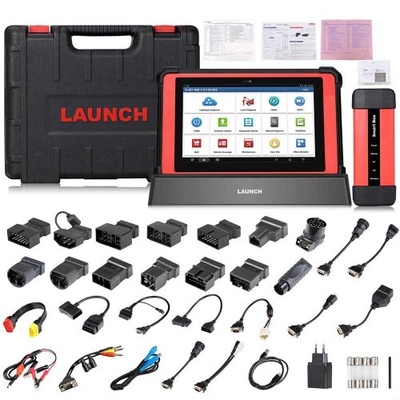

لیست بسته های X431 PAD V5

1 x X-431 واحد اصلی PAD V
1 x X-431 PAD V محوطه شارژ
1 x Smartbox 3.0 اتصال تشخیصی
1 x کابل Micro USB
1 × کابل روشن کننده سیگار
1 x 5 ولت AC AC
1 x کابل کلیمپ باتری
1 × کابل تمدید OBD II
1 × کابل تبدیل کانکتور غیر 16 پین
1 x پاکت رمز عبور
1 x مجموعه کانکتورهای غیر 16 پین


لیست بسته های XPROG-3:

• واحد اصلی
• آداپتور برق
• کابل اصلی تشخیص
• کابل جمع آوری اطلاعات نسل چهارم
• کابل جمع آوری داده EEPROM نسل چهارم ((بدون جدا کردن داشبورد)
• کابل حالت BENCH
• کنورتر MCU V1
• کنورتر MCU V2
• کابل MCU با خطوط متعدد
• آداپتور تراشه EEPROM
• کلید خرید آنالوگ مادون قرمز بنز
• کابل MCU با خطوط متعدد
• تبدیل کننده EEPROM
• راهنمای کاربری
