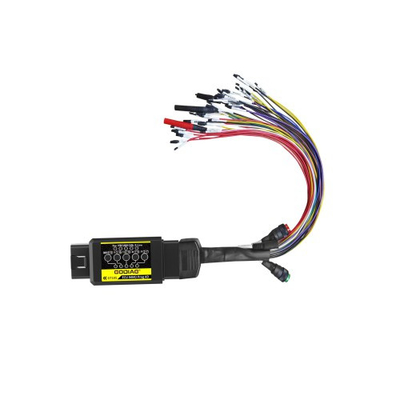

GODIAG GT105 OBD II Break Out Box OBD Assistant Plus Full Protocol OBD2 Universal Jumper برای برنامه نویسی ECU از طریق OBD2
| محل منبع | چین |
|---|---|
| شماره مدل | GODIAG GT105 OBD II BREAK OUT |
| مقدار حداقل تعداد سفارش | 1 |
| قیمت | $49.95 |
| جزئیات بسته بندی | اینچ: 5.12*4.33*2.36/ 0.5kg |
| زمان تحویل | یک روز کاری |
| شرایط پرداخت | L/C، D/A، D/P، T/T، Western Union، MoneyGram |
| قابلیت ارائه | 100 |
برای نمونه و کوپن رایگان با من تماس بگیرید.
واتس اپ:0086 18588475571
ویچت: 0086 18588475571
اسکایپ: sales10@aixton.com
اگر نگرانی دارید، ما به صورت آنلاین 24 ساعته راهنمایی می کنیم.
xجزئیات محصول
| ویژگی 1 | خط اتصال ECU تمام پروتکل برای تنظیم قدرت برنامه نویسی ECU | ویژگی 2 | در تشخیص ارتباطات کمک کنید |
|---|---|---|---|
| ویژگی 3 | رابط قدرت DC ، اتصال دهنده قدرت آزمایشگاهی اختصاصی. | ویژگی 4 | پین مستقل OBD2 GND |
| برجسته کردن | کمک کننده OBD به علاوه جعبه خروج,GT105 جعبه خروج,جعبه خروج OBD II,GT105 Break Out Box,OBD II Break Out Box |
||
توضیحات محصول
- GODIAG GT105 برای کار در فضای باز مناسب است، که از باتری خودرو نیرو می گیرد و آن را به منبع تغذیه DC12V برای شارژ 12 ولت، برنامه نویسی برق، یا منبع تغذیه مستقل برای تجهیزات تشخیصی تبدیل می کند.
- جامپر جهانی OBD2 با پروتکل کامل برای اتصال ECU برای برنامه نویسی ECU از طریق روش OBD2 مانند MMPS، FGTECH، KESSV2، BYSHUT، DISPROG و غیره استفاده می شود.
GODIAG GT105 OBD II Break Out Box OBD Assistant Plus جامپر جهانی OBD2 با پروتکل کامل برای برنامه نویسی ECU از طریق OBD2
نکات برجسته:
1. ایمن و آسان برای کار برای IMMO: برای جلوگیری از جدا کردن ECU فورد، میتسوبیشی، فولکس واگن برای اتصال کوتاه.
2. کمک در تشخیص ارتباط: هنگامی که از دستگاهی برای آزمایش روی خودرو استفاده می کنید و نشان می دهد که هیچ ارتباطی وجود ندارد، می توانید از دستیار GT105 OBD برای اتصال به خودرو استفاده کنید، تشخیص دهید که آیا ارتباطی بین خودرو و دستیار GT105 OBD وجود دارد یا خیر. اگر مشکلی در ارتباط بین خودرو و GT105 وجود نداشته باشد، ممکن است دستگاه شما معیوب باشد یا پشتیبانی نشود.
3. جامپر جهانی OBD2 با پروتکل کامل برای اتصال ECU برای برنامه نویسی ECU از طریق روش OBD2 مانند MMPS، FGTECH، KESSV2، BYSHUT، DISPROG و غیره استفاده می شود.
4. کاملاً جایگزین کابل XHORSE All Keys Lost برای فورد 2016- Smart Key AKL با زنگ فعال می شود
توضیحات:

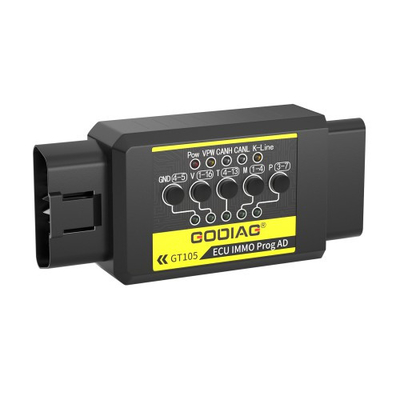

GODIAG ECU IMMO Prog AD GT105 یک آداپتور اتصال ویژه است که برای تکنسین های تعمیر خودرو، تکنسین های تطبیق IMMO، مهندسان برنامه نویسی ECU و غیره توسعه یافته است. این برای اتصال کوتاه OBD2 در خودرو برای فعال سازی IMMO، تشخیص ECU و اتصال برنامه نویسی و گرفتن برق از باتری خودرو برای تعمیر و نگهداری خودرو در محل در فضای باز استفاده می شود. GT105 مجهز به نشانگرهای ارتباطی PWM+(PIN2)، CANH(PIN6)، CANL(PIN14)، K-line(PIN7) است. هنگامی که ارتباط داده وجود دارد، نشانگر پروتکل مربوطه چشمک می زند، بنابراین می توان وضعیت ارتباط را قضاوت کرد و همچنین می توانید تعیین کنید که آیا دستگاه برنامه نویسی تشخیصی قادر به برقراری ارتباط است یا خیر. GT105 برای کار در فضای باز مناسب است، که از باتری خودرو نیرو می گیرد و آن را به منبع تغذیه DC12V برای شارژ 12 ولت، برنامه نویسی برق، یا منبع تغذیه مستقل برای تجهیزات تشخیصی تبدیل می کند.
ویژگی ها:
-یک خط اتصال ECU با پروتکل کامل برای تنظیم قدرت برنامه نویسی ECU
-OBD2 مستقل PIN 4 بدنه GND، PIN5 سیگنال GND برای برنامه نویسی ویژه برخی از ماژول ها.
-PIN4 و PIN5 را می توان بین اتصال کوتاه و غیر اتصال کوتاه تغییر داد.
-PIN4 و PIN5 را می توان بین اتصال کوتاه و غیر اتصال کوتاه تغییر داد.
-OBD2 مستقل استاندارد PIN4، PIN5.
-صندلی ماده مسی خالص از درج و حذف مکرر پشتیبانی می کند و عمر طولانی دارد.
-گیره باتری با اسپری نمک سازگار با محیط زیست، با ضخامت 0.5 میلی متر.
-کابل باتری خودرو DC کابل روکش دار 2 هسته ای 0.75 میلی متر مربع را اتخاذ می کند که از رابط DC5.5*2.5/ DC5.5*2.1 پشتیبانی می کند.
-کانکتور DC دارای فیوز 7A قابل تنظیم مجدد است.
-رابط برق DC، کانکتور برق آزمایشگاهی اختصاصی.
-جامپر جهانی OBD2 با کیفیت خوب.
-رابط برق DC، کانکتور برق آزمایشگاهی اختصاصی.
-جامپر جهانی OBD2 با کیفیت خوب.
عملکردهای محصول:
1. جامپر جهانی OBD2 به ECU متصل می شود و ماژول ECU توسط تجهیزات تشخیصی برنامه نویسی تشخیص داده می شود. (با MPPS، FGTech، Kess V2 و غیره، برای خواندن و نوشتن داده های ECU، کلون کردن ECU، تنظیم ECU)
2. GT105 در طول فرآیند تعویض باتری خودرو، منبع تغذیه بدون وقفه را فراهم می کند تا از داده های ECU خودرو در برابر از دست رفتن به دلیل قطع برق محافظت کند. سیستم صوتی قفل نشده است، داده های IMMO از دست نمی روند، نیازی به تنظیم مجدد ریموت نیست، رگولاتور پنجره نیازی به تنظیم مجدد ندارد و دریچه گاز نیازی به تطبیق مجدد ندارد. چراغ خطا روشن نمی شود. هیچ کد خطایی ظاهر نمی شود. GT105 بیمه داخلی را برای کاربران فراهم می کند.
3. GT105 می تواند برق 12 ولت را از باتری خودرو دریافت کند. (برای تجهیزات برنامه نویسی مانند Xhorse Key Tool Plus Pad، VVDI Prog، CGDI Prog، IM608، خواندن BMW، BENZ، IMMO ECU در فضای باز، یا ارائه منبع تغذیه 12 ولت برای خواندن داده های ECU سایر خودروها. برق را برای دستگاه های برش کلید 12 ولت تامین کنید تا تعمیرات خودروهای معیوب در محل در فضای باز انجام شود. )
4. پس از سال 2016، تمام کلیدهای هوشمند فورد از دست رفته اند، GT105 با تجهیزات VVDI (OBDSTAR AUTEL) و سایر تجهیزات تطبیق IMMO برای برنامه ریزی کلیدها همکاری می کند.
5. GT105-تمام کلیدهای خودرو از دست رفته تطبیق--- متر را بیدار کنید یا IMMO ECU را بیدار کنید. (پشتیبانی از IMMO نسل 4 و 5 VAG، همگام سازی ECU تویوتا، تطبیق کمکی میتسوبیشی با تمام کلیدهای از دست رفته یا تنظیم کلید ریموت کنترل با تمام کلیدهای از دست رفته، خودروی قدیمی پورشه کاین برای یادگیری کلید IMMO.)
6. چراغ نشانگر VPW CANH CANL K-Line می تواند وضعیت ارتباط بین خودرو و دستگاه برنامه نویسی تشخیصی را قضاوت کند. (اگر دستگاه متصل شده می تواند تعیین کند که آیا دستگاه می تواند ارتباط برقرار کند، به سادگی تعیین کنید که آیا برنامه نویسی تشخیصی عادی است یا خیر.)
7. جامپر جهانی - پشتیبانی از DC و حفاظت ایمنی سر موز پورت اتصال اختصاصی منبع تغذیه فوق العاده برنامه نویسی.
8. جامپر جهانی - GND4 و GND5 مستقل نیازهای برنامه نویسی ECU ویژه را برآورده می کنند. (توجه: سوئیچ GND4-5 معمولاً فشرده می شود تا روشن شود. هنگامی که برخی از ECU ها نیاز به اتصال مستقل به GND4 و GND5 دارند، سوئیچ را رها کنید.)
9. جامپر جهانی - با سوئیچ آنالوگ احتراق، مجهز به 1 کابل اتصال اختصاصی احتراق بزرگ و 2 کابل کوچک. (پس از فشار دادن سوئیچ احتراق ING، خط “ING12V” دارای 12 ولت خواهد بود. این سوئیچ احتراق آنالوگ است. زیرا هنگامی که برخی از دستگاه ها برخی از ECU ها را می خوانند، دستگاه از شما می خواهد که سوئیچ احتراق را روشن یا خاموش کنید.)
10. با گیره بوت GND 4#. با MPPS، FGTECH، KESSV2 و غیره همکاری کنید. [خط K دوتایی، خط CAN دوتایی] 3 شاخه برق بزرگ و 2 شاخه کوچک، 4 GND بزرگ و 4 GND کوچک برای پاسخگویی به نیازهای اتصال برنامه نویسی طراحی شده اند.
نمایش عملکرد:
A. اتصال ماژول ECU، منبع تغذیه ویژه برای خواندن و نوشتن داده های ECU، کلون ECU، برنامه نویسی و تنظیم.
نمودار اتصال کانکتور برق برنامه نویسی اختصاصی.
نمودار اتصال MPPS ECU
نمودار اتصال KESS V2 ECU
نمودار اتصال کانکتور برق برنامه نویسی اختصاصی.
نمودار اتصال MPPS ECU
نمودار اتصال KESS V2 ECU
B. GT105 در طول فرآیند تعویض باتری خودرو، منبع تغذیه بدون وقفه را فراهم می کند تا از داده های ECU خودرو محافظت کند.

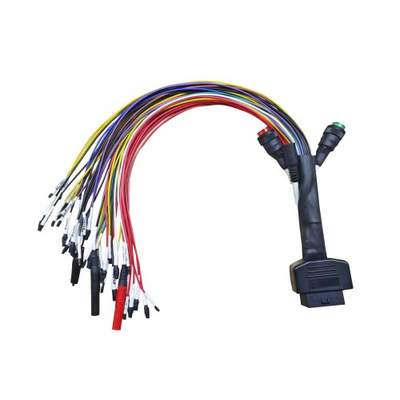

C. جامپر جهانی OBD2
D. پس از سال 2016، هنگامی که تمام کلیدهای هوشمند فورد از دست رفته اند، GT105 با تجهیزات VVDI (OBDSTAR، AUTEL) و سایر تجهیزات تطبیق IMMO برای برنامه ریزی کلیدها همکاری می کند.
تمام کلیدهای خودرو از دست رفته تطبیق--- متر را بیدار کنید یا IMMO ECU را بیدار کنید. (پشتیبانی از IMMO نسل 4 و 5 VAG، همگام سازی ECU تویوتا، تطبیق کمکی میتسوبیشی با تمام کلیدهای از دست رفته یا تنظیم کلید ریموت کنترل با تمام کلیدهای از دست رفته، خودروی قدیمی پورشه کاین برای یادگیری کلید IMMO.)
E. چراغ نشانگر VPW CANH CANL K-Line می تواند وضعیت ارتباط بین خودرو و دستگاه برنامه نویسی تشخیصی را قضاوت کند. (اگر دستگاه متصل شده می تواند تعیین کند که آیا دستگاه می تواند ارتباط برقرار کند، به سادگی تعیین کنید که آیا برنامه نویسی تشخیصی عادی است یا خیر.)
F. IMMO AD فورد تمام کلیدهای هوشمند از دست رفته، تجهیزات VVDI (OBDSTAR، AUTEL) و سایر تجهیزات تطبیق IMMO. برای تطبیق تمام ضررها، باید باتری خودرو را جدا کنید، قطب منفی باتری را از طریق OBD5 وصل کنید و پین 16 را به قطب مثبت باتری 12 ولت وصل کنید.
مثال: از Xhorse Key Tool Plus Pad برای تطبیق یک مدل جدید فورد پس از سال 2017 استفاده کنید. در حالت از دست رفتن تمام کلیدها، وسیله نقلیه در حالت زنگ هشدار قرار دارد و نمی توان از تبلت برای تطبیق استفاده کرد. اگر می خواهید کلیدها را مطابقت دهید، باید حالت IMMO را آزاد کنید.
اگر وسیله نقلیه وارد حالت IMMO شده است. همانطور که دستگاه از شما می خواهد قطب مثبت باتری را جدا کنید و سپس باتری خودرو را با کابل آداپتور برق GT105 وصل کنید، همانطور که در تصویر نشان داده شده است.
(در فرآیند تطبیق کلید، منبع تغذیه خارجی 12 ولت همیشه حفظ می شود، نیازی به قطع نیست)
دستورالعمل های Xhorse Key Tool Plus Pad را برای تطبیق کلیدها دنبال کنید.
G. تمام کلیدهای خودرو از دست رفته مطابقت--- متر را بیدار کنید یا IMMO ECU را بیدار کنید.
پورشه و VW نسل 4 هوشمند، کلید کارت نسل 5 (لیست مدل: A6L Touareg A4 Q5 A7 جدید) ابزار را روشن می کند، ابزار تطبیق کلید برای جمع آوری داده ها متصل است. برخی از ابزارهای خودرو روشن نمی شوند، اما جمع آوری داده ها نیز می تواند انجام شود، به عنوان مثال: A6L Q7.
H. تویوتا ECU موتور را جایگزین می کند، ECU IMMO باید همگام شود، یا برخی از تجهیزات تطبیق کلید می توانند تمام کلیدهای از دست رفته وسایل نقلیه تویوتا را مطابقت دهند
I. میتسوبیشی کلید از دست رفته تمام تطبیق یا تنظیم کلید ریموت کنترل از دست رفته.
J. یادگیری کلید IMMO برای پورشه کاین قدیمی
K. جمع آوری برق عملیات در فضای باز
هنگامی که قفل ساز یا مهندس ECU نمی تواند منبع تغذیه 12 ولت را در عملیات در فضای باز دریافت کند، می تواند از کابل آداپتور برق GT105 برای دریافت منبع تغذیه 12 ولت از باتری خودرو استفاده کند.
برق را به یک دستگاه برش کلید 12 ولت تامین می کند
معنی چراغ نشانگر:
| 1. سفارشی سازی کارخانه 2. سیم SJE1850 3. سفارشی سازی کارخانه 4. اتصال زمین برق 5. اتصال زمین سیگنال 6. SAEJ2284 7. سیم ISO9141-2&iso, DIS4230-4K 8. سفارشی سازی کارخانه |
9. سفارشی سازی کارخانه 10. سیم SJE1850 (باس) 11. سفارشی سازی کارخانه 12. سفارشی سازی کارخانه 13. سفارشی سازی کارخانه 14. SAEJ2284 15. سیم ISO9141-2 & ISO/DIS 4230-4L 16. مثبت باتری خودرو |

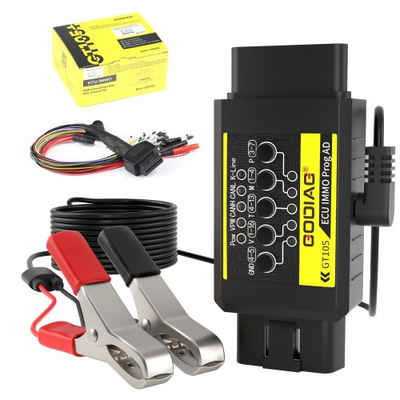

بسته شامل:
1 عدد x میزبان GT105
1 عدد x سیم برق با گیره باتری
1 عدد x جامپر OBD2 با پروتکل کامل
3 عدد x مقاومت الکتریکی
1 عدد x جامپر OBD2 با پروتکل کامل
3 عدد x مقاومت الکتریکی
