GODIAG GT100 Breakout Box با BMW CAS4 CAS4+ و FEM/BDC تست پلت فرم حمل و نقل رایگان برای VVDI2 VVDI کلید ابزار پلاس

توضیحات محصول

​

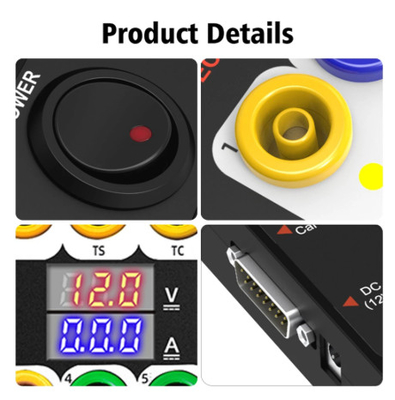

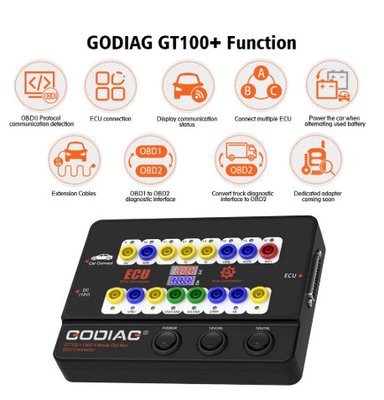

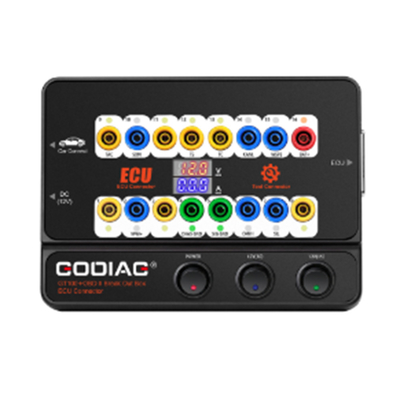

راهنمای عملکرد و عملکرد GODIAG GT100
- با اتصال وسیله نقلیه و ابزار تشخیصی از طریق OBDII، LED Godiag GT100 نشان می دهد که آیا رابط تشخیصی OBDII ارتباط خوبی با ماشین دارد.


- ولتاژ رابط OBDII خودرو را کنترل کنید و آن را در زمان واقعی نشان دهید.لطفا تشخیص و برنامه ریزی را متوقف کنید تا از عدم توانایی راه اندازی خودرو/از دست دادن داده ها/قفل شدن ماژول جلوگیری شود..


1. شناسه پروتکل OBDII و شناسایی ارتباطات



1) GODIAG GT100 را به پورت تشخیصی OBDII خودرو متصل کنید.
2) هنگامی که دستگاه ولتاژ را نشان می دهد، سوئیچ قدرت GODIAG GT100 را روشن کنید.
3) سپس به ابزار تشخیص متصل شوید، زمانی که ابزار با ماشین ارتباط برقرار می کند، شاخص LED پروتکل مربوطه روشن می شود یا فلش می کند.تا حداکثر روشنایی داشته باشدهنگامی که ارتباط موفق است، CAN-H و CAN-L مربوطه کم نور یا کم نور می شود)

2اتصال ECU: اتصال تک ماژول

GODIAG GT100، به یک ماژول ECU متصل است، برای کاربر برای انجام تشخیص و برنامه نویسی تک ماژول آسان است.


1) ECU را با رنگ های رنگ متصل کنید. (اگر ECU پروتکل CAN است، لطفا بررسی کنید که آیا شما نیاز به اتصال یک مقاومت 120 اوم دارید.)
2) Godiag GT100 می تواند با اتصال به رابط تشخیصی OBDII خودرو یا با یک آداپتور برق AC تغذیه شود.
3) تشخیص و برنامه ریزی برای یک ECU واحد با اتصال ابزار تشخیصی یا برنامه نویس ECU.


3. اتصال تمدید پلاگین موز:

رابط 16 پین OBDII خودرو را گسترش دهید تا به شما بگوید که آیا اتصال رابط OBDII خوب است یا نه، که برای آزمایش شکل موج ولتاژ رابط OBDII مناسب است.



4. تبدیل رابط تشخیصی OBD1 به استاندارد OBD2

از کانکتور برای تبدیل رابط OBD1 به رابط obd2 مطابق با پروتکل ارتباطات رابط تشخیصی استفاده کنید.



5اتصال چند ماژول کنترل ECU در همان زمان، که برای مهندسان حرفه ای برای تشخیص و نگهداری آسان است.


6چه موقع از کابل های تمدید استفاده کنید:فضای محل رابط تشخیصی برای اتصال به ابزار تشخیصی بسیار باریک است یا کاربر متوجه می شود که کابل تشخیصی در طول نگهداری به اندازه کافی طولانی نیست.می تونه تا 1 سال تمدید بشه.2 متر



7. قادر به قدرت خودرو در هنگام تعویض باتری استفاده شده.




1) باتری A را برای تامین برق با اتصال به سوراخ شماره 16 / 4 / 5 از Godiag GT100 و به رابط تشخیص OBD2 خودرو آماده کنید.
[اطلاع 1. روشن کردن سوئیچ قدرت از Godiag GT100. 2. روشن کردن سوئیچ روشن کردن، ماشین را شروع نکنید]

2) سپس باتری جدید B را با باتری استفاده شده در ماشین جایگزین کنید.که تضمین می کند که ماشین دارای قدرت کامل برای جلوگیری از از دست دادن داده ها و قفل صوتی و یا خرابی ناشی از کمبود قدرت به ماژول کنترل ECU.


8. ايداپتور اختصاصي آزاد خواهد شد (کمک GT100 به ماژول ECU خاص متصل)


نمودار اتصال سخت افزار:

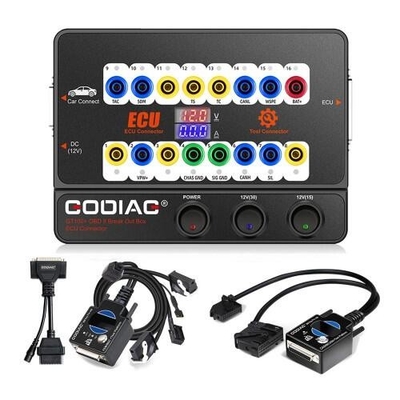

GODIAG پلت فرم آزمایش برنامه ریزی BMW CAS4 / CAS4+

پلت فرم تست برنامه نویسی Godiag CAS4 / CAS4 + یک دستگاه اختصاصی است که برای قفل سازان BMW ، مهندسان تعمیر و نگهداری و مهندسان برنامه نویسی CAS4 / CAS4 + توسعه یافته است.


1. با همکاری با Godiag GT100 و xhorse vvdi 2 / bmw vvdi bim tool / Autel im608 و غیره، پلت فرم تست Godiag CAS4 / CAS4 + می تواند کلید جدید را برنامه ریزی کند زمانی که تمام کلید ها از دست رفته اند،
می تواند کلید جدید اضافه کند و ماژول ECU CAS4 / CAS4 + را جایگزین کند.

2. قبل از نصب مجدد ماژول CAS4 / CAS4 + به ماشین شما مجاز به اتصال این پلت فرم آزمایش به ماژول CAS برای آزمایش اینکه آیا می تواند ارتباط برقرار کند
یا اینکه مشکلی وجود داشته باشه.

3. استفاده می شود برای خواندن و پشتیبان گیری داده ها پس از پیش پردازش، استفاده می شود برای جایگزینی ماژول بی حرکت کننده CAS4 / CAS4 + (به عنوان مثال: جایگزین 2-port CAS4 با سیستم بی حرکت 3-port با دسترسی راحت)

4. قبل از نصب ماژول CAS4 / CAS4 + به ماشین ، می توان از آن برای آزمایش اینکه آیا کلید برنامه ریزی شده با cas4 cas4 + همگام می شود استفاده کرد.

5پلتفرم تست گودياگ CAS4 CAS4+ مي تواند به توسعه کسب و کار براي مهندساني که مهارت برنامه ریزی CAS4 / CAS4+ را دارند کمک کند.
وقتی مالک ماشین کلیدش رو از دست داده، می تونه ماژول CAS4 و ECU مربوطه رو ازش بکشه، و بعدشون رو به قفل ساز بفرسته تا کلید جدید رو برنامه ریزی کنه،همچنین انجام یک آزمایش همگام سازی بر روی کلید برنامه ریزی شده و CAS4 / CAS4 +.

6. رفع مشکل - زمانی که کلید نمی تواند ماشین را راه اندازی کند، این پلت فرم تست می تواند برای مشخص کردن مشخص شود که آیا این ناشی از عدم تطابق بین cas4 cas4 + و کلید است.

7. این پلت فرم آزمایش از کانکتور سریع cas4 cas4 + اختصاصی OEM استفاده می کند ، که اتصال را ساده تر ، راحت تر و قابل اعتماد تر می کند. این پین ارتباطی ماژول CAS4 CAS4 + را خم نمی کند.


8. GODIAG برای BMW CAS4 / CAS4+ برنامه نویسی سیستم آزمایش ساختار توصیف

1 کانکتور زنانه DB25 ((برای اتصال پورت مرد GODIAG GT100 / GODIAG OBD2) استفاده می شود.
2چالوگر شروع شبیه سازی شده روشن شدن.
3 نشانگر شبیه سازی شده در داشبورد بی حرکت کننده.
4 منطقه حسگر کلیدی.
5 پیچ پیچ
6Godiag OEM اختصاصی CAS4 CAS4+ آداپتور قدرت یا آداپتور CAN ارتباطات.
آداپتور کنترل شروع مخصوص CAS4 CAS4+ Godiag OEM

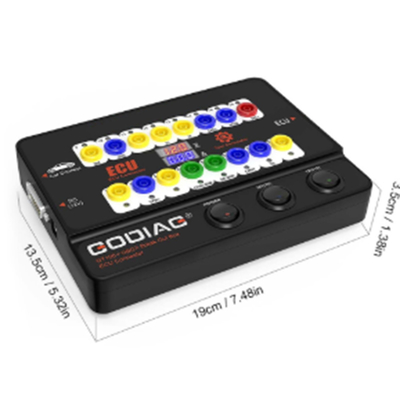

9ابعاد


پلت فرم تست GODIAG برای برنامه نویسی BMW FEM/BDC

پلت فرم تست برنامه نویسی Godiag FEM / BDC یک دستگاه اختصاصی است که برای قفل سازان BMW، مهندسان تعمیر و نگهداری و مهندسان برنامه نویسی FEM / BDC توسعه یافته است.



پلت فرم تست برنامه نویسی Godiag FEM / BDC 5 ویژگی اصلی:

1. فراهم کردن قفل سازان با اتصال آسان و راحت برای سیستم FEM / BDC immobiliser.
2. انجام آزمایش همگام سازی برای برنامه FEM / BDC و کلید
3- فراهم کردن یک محیط آزمایش برای مهندسان که حرفه ای FEM / BDC را بازیافت می کنند.
4کمک به مهندسان تعمیر و نگهداری خودرو برای بررسی اینکه آیا FEM / BDC و کلید به درستی همگام هستند.
5. فراهم کردن مهندسان حرفه ای با اتصال ماژول های FEM BDC و ابزار.



1با همکاری با Godiag GT100 و xhorse vvdi 2 / bmw vvdi bim tool / Autel im608 و غیره، پلت فرم تست Godiag FEM / BDC می تواند کلید جدید را برنامه ریزی کند، می تواند کلید جدید را اضافه کند و ماژول ECU FEM / BDC را جایگزین کند.



2اجازه داده می شود که این پلت فرم آزمایش را به ماژول FEM / BDC متصل کنید تا آزمایش کنید که آیا می تواند ارتباط برقرار کند یا هر گونه خرابی وجود دارد.



3. استفاده می شود برای خواندن و پشتیبان گیری داده ها پس از پیش پردازش، استفاده می شود برای جایگزینی ماژول FEM / BDC immobilizer

4قبل از نصب ماژول FEM / BDC به ماشین، می توان از آن برای آزمایش اینکه آیا کلید برنامه ریزی شده با FEM / BDC همگام است استفاده کرد.

5پلتفرم تست Godiag FEM / BDC می تواند به توسعه کسب و کار برای مهندسان ماهر در برنامه ریزی کلید FEM / BDC کمک کند.
هنگامی که مالک ماشین کلید را از دست می دهد، او می تواند ماژول FEM / BDC و ECU مربوطه را حذف کند، سپس آنها را به قفل ساز ارسال کند تا کلید جدید را برنامه ریزی کند،همچنین انجام یک آزمایش همگام سازی بر روی کلید برنامه ریزی شده و FEM / BDC.

6. رفع مشکل - زمانی که کلید نمی تواند ماشین را شروع کند، این بستر تست می تواند برای مشخص کردن دقیق استفاده شود که آیا ناشی از عدم تطابق بین FEM / BDC و کلید است.

7. این پلت فرم آزمایش از کانکتور سریع OEM FEM / BDC اختصاصی استفاده می کند ، که اتصال را ساده تر ، راحت تر و قابل اعتماد تر می کند. این پین ارتباطی ماژول FEM / BDC را خم نمی کند.

8. GODIAG برای برنامه نویسی سیستم تست FEM / BDC
1) کانکتور زنانه DB25. (برای اتصال پورت مردانه DB25 از GODIAG GT100 استفاده می شود)
2) خاموش کننده simulate start.

9ابعاد
