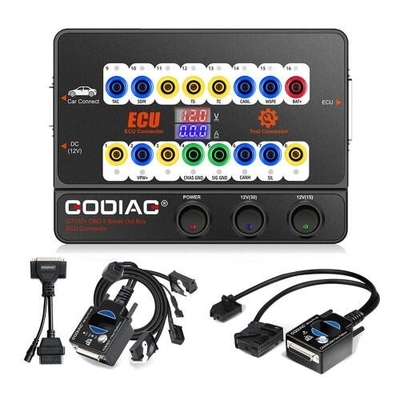

GODIAG GT100 Pro GT100+ Breakout Box با BMW CAS4 CAS4+ و بستر آزمایش FEM/BDC

توضیحات محصول

• يک سال گارانتي
• استفاده از KESS V2 و Ktag

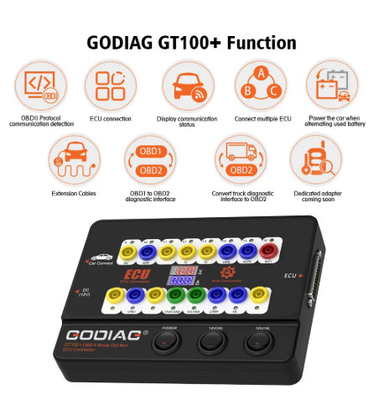

• اتصال ECU + آشکارساز پروتکل OBDII + نمایشگر جریان الکترونیکی
• کابل می تواند گسترش یابد، با یک آداپتور اختصاصی اختیاری
• سازگار با ابزار از راه اندازی، AUTEL، FOXWELL، XHORSE، VXDIAG و غیره
• تبدیل رابط تشخیصی OBD1 به رابط تشخیصی استاندارد OBD2
• استفاده می شود با بستر تست BMW-CAS4 Adapter برای تشخیص اینکه آیا برنامه نویسی کلید CAS4 به طور کامل کار می کند یا خیر

GT100+ پرو در مقابل GT100

1. GT100+ نمایشگر جریان الکترونیک را اضافه می کند.
2. GT100+ ارتباطات پروتکل CANBUS را اضافه می کند
3. تنظیم مجدد ابزار / غیرفعال کننده در صورت از دست دادن تمام کلید ها

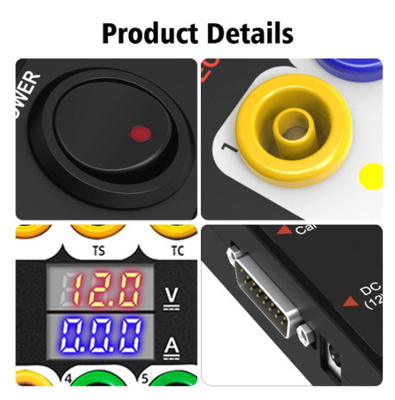

1.GT100+ نمایشگر جریان الکترونیک را اضافه می کند.

در بنک ماژول ECU را با استفاده از کانکتور موز یا آداپتور ECU اختصاصی db25 متصل کنید، Godiag GT100 + جریان الکترونیکی را نشان می دهد.

مزیت نشان دادن مقدار جریان الکترونیکی:

کاربر می تواند وضعیت فعلی ECU را به طور بصری ببیند. هیچ نمایشگر فعلی وجود ندارد یا جریان واقعی نمایش داده شده با جریان انتظارات مهندس مطابقت ندارد.بعد فوراً می توانید بررسی کنید که آیا سیم کشی اشتباه است یا خیر، اگر سیم کشی درست باشد، می تواند قضاوت کند که ECU ممکن است شکسته باشد، بنابراین نیازی به انجام ارتباطات تشخیصی نیست و می تواند مستقیما ECU را تعمیر کند.

اگر جریان زیادی نشان دهد، می توانید تشخیص دهید که کابل به درستی متصل نشده است یا ECU شکسته است.

2. GT100+ اضافه می کند ارتباط پروتکل CANBUS

GT100+ پین 1، 9، 3، 11، 12، 13، 8 [نسبت به کانکتور موز زرد در دستگاه]، این رابط پروتکل غیر استاندارد obd2 ممکن است پروتکل ارتباطات CAN BUS یا K-Line را نشان دهد.GT100 فقط می تونه پروتکل K-Line Pwm Vpw+ KWP 2000 رو نمایش بده.GT100+ ارتباطات پروتکل CANBUS K-Line Pwm Vpw+ KWP 2000 را نشان می دهد.

3. تنظیم مجدد ابزار / immobilizer زمانی که تمام کلیدهای از دست رفته

وقتی می خواهید کلید VW، پورشه، میتسوبیشی و ماشین های دیگر را با تمام کلید های گم شده برنامه ریزی کنید، یا برای برنامه ریزی ECU تویوتا،شما نیاز به فعال کردن داشبورد (تعداد مجدد ابزار) یا بیدار کردن ماژول حرکت پذیری اول. بعد از آن شما می توانید به طور مستقیم با استفاده از GT100 GT100 + کار می کنند.

a.برای کلید های نسل چهارم / پنجم پورشه و VAG (به عنوان مثال A6L Touareg A4 Q5 A7 جدید) ، لطفا از GT100 + به اتصال کوتاه قرص بانان PIN 16 ′′-PIN 1 برای روشن کردن داشبورد استفاده کنید.پس از آن استفاده از ابزار برنامه نویسی کلید برای اتصال به آداپتور زنانه از GT100 + برای جمع آوری داده هابرخی از داشبوردهای خودرو روشن نمی شوند، اما داده ها نیز می توانند جمع آوری شوند، به عنوان مثال: A6L Q7.

ب.برای تعویض ECU موتور تویوتا یا استفاده از برخی از برنامه نویس کلید به برنامه تویوتا زمانی که تمام کلیدهای از دست رفته آن نیاز به کوتاه پردازی PIN13-PIN4

ج.برای برنامه ریزی کلید میتسوبیشی با تمام کلید های از دست رفته یا برای تنظیم OBDII هنگامی که تمام کلید های از راه دور از دست رفته، لطفاً کوتاه کنید PIN1-PIN4.

برای عملکرد دیگر آنچه که گودیاگ GT100+ ECU Bench می تواند انجام دهد، همان چیزی است که گودیاگ GT100 انجام می دهد.

پلت فرم تست GODIAG برای برنامه نویسی BMW FEM/BDC

پلت فرم تست برنامه نویسی Godiag FEM / BDC یک دستگاه اختصاصی است که برای قفل سازان BMW، مهندسان تعمیر و نگهداری و مهندسان برنامه نویسی FEM / BDC توسعه یافته است.



پلت فرم تست برنامه نویسی Godiag FEM / BDC 5 ویژگی اصلی:

1. فراهم کردن قفل سازان با اتصال آسان و راحت برای سیستم FEM / BDC immobiliser.
2. انجام آزمایش همگام سازی برای برنامه FEM / BDC و کلید
3- فراهم کردن یک محیط آزمایش برای مهندسان که حرفه ای FEM / BDC را بازیافت می کنند.
4کمک به مهندسان تعمیر و نگهداری خودرو برای بررسی اینکه آیا FEM / BDC و کلید به درستی همگام هستند.
5. فراهم کردن مهندسان حرفه ای با اتصال ماژول های FEM BDC و ابزار.



1با همکاری با Godiag GT100 و xhorse vvdi 2 / bmw vvdi bim tool / Autel im608 و غیره، پلت فرم تست Godiag FEM / BDC می تواند کلید جدید را برنامه ریزی کند، می تواند کلید جدید را اضافه کند و ماژول ECU FEM / BDC را جایگزین کند.



2اجازه داده می شود که این پلت فرم آزمایش را به ماژول FEM / BDC متصل کنید تا آزمایش کنید که آیا می تواند ارتباط برقرار کند یا هر گونه خرابی وجود دارد.



3. استفاده می شود برای خواندن و پشتیبان گیری داده ها پس از پیش پردازش، استفاده می شود برای جایگزینی ماژول FEM / BDC immobilizer

4قبل از نصب ماژول FEM / BDC به ماشین، می توان از آن برای آزمایش اینکه آیا کلید برنامه ریزی شده با FEM / BDC همگام است استفاده کرد.

5پلتفرم تست Godiag FEM / BDC می تواند به توسعه کسب و کار برای مهندسان ماهر در برنامه ریزی کلید FEM / BDC کمک کند.
هنگامی که مالک ماشین کلید را از دست می دهد، او می تواند ماژول FEM / BDC و ECU مربوطه را حذف کند، سپس آنها را به قفل ساز ارسال کند تا کلید جدید را برنامه ریزی کند،همچنین انجام یک آزمایش همگام سازی بر روی کلید برنامه ریزی شده و FEM / BDC.

6. رفع مشکل - زمانی که کلید نمی تواند ماشین را شروع کند، این بستر تست می تواند برای مشخص کردن دقیق استفاده شود که آیا ناشی از عدم تطابق بین FEM / BDC و کلید است.

7. این پلت فرم آزمایش از کانکتور سریع OEM FEM / BDC اختصاصی استفاده می کند ، که اتصال را ساده تر ، راحت تر و قابل اعتماد تر می کند. این پین ارتباطی ماژول FEM / BDC را خم نمی کند.

8. GODIAG برای برنامه نویسی سیستم تست FEM / BDC
1) کانکتور زنانه DB25. (برای اتصال پورت مردانه DB25 از GODIAG GT100 استفاده می شود)
2) خاموش کننده simulate start.

9ابعاد


GODIAG پلت فرم آزمایش برنامه ریزی BMW CAS4 / CAS4+

پلت فرم تست برنامه نویسی Godiag CAS4 / CAS4 + یک دستگاه اختصاصی است که برای قفل سازان BMW ، مهندسان تعمیر و نگهداری و مهندسان برنامه نویسی CAS4 / CAS4 + توسعه یافته است.


1. با همکاری با Godiag GT100 و xhorse vvdi 2 / bmw vvdi bim tool / Autel im608 و غیره، پلت فرم تست Godiag CAS4 / CAS4 + می تواند کلید جدید را برنامه ریزی کند زمانی که تمام کلید ها از دست رفته اند،
می تواند کلید جدید اضافه کند و ماژول ECU CAS4 / CAS4 + را جایگزین کند.

2. قبل از نصب مجدد ماژول CAS4 / CAS4 + به ماشین شما مجاز به اتصال این پلت فرم آزمایش به ماژول CAS برای آزمایش اینکه آیا می تواند ارتباط برقرار کند
یا اینکه مشکلی وجود داشته باشه.

3. استفاده می شود برای خواندن و پشتیبان گیری داده ها پس از پیش پردازش، استفاده می شود برای جایگزینی ماژول بی حرکت کننده CAS4 / CAS4 + (به عنوان مثال: جایگزین 2-port CAS4 با سیستم بی حرکت 3-port با دسترسی راحت)

4. قبل از نصب ماژول CAS4 / CAS4 + به ماشین ، می توان از آن برای آزمایش اینکه آیا کلید برنامه ریزی شده با cas4 cas4 + همگام می شود استفاده کرد.

5پلتفرم تست گودياگ CAS4 CAS4+ مي تواند به توسعه کسب و کار براي مهندساني که مهارت برنامه ریزی CAS4 / CAS4+ را دارند کمک کند.
وقتی مالک ماشین کلیدش رو از دست داده، می تونه ماژول CAS4 و ECU مربوطه رو ازش بکشه، و بعدشون رو به قفل ساز بفرسته تا کلید جدید رو برنامه ریزی کنه،همچنین انجام یک آزمایش همگام سازی بر روی کلید برنامه ریزی شده و CAS4 / CAS4 +.

6. رفع مشکل - زمانی که کلید نمی تواند ماشین را راه اندازی کند، این پلت فرم تست می تواند برای مشخص کردن مشخص شود که آیا این ناشی از عدم تطابق بین cas4 cas4 + و کلید است.

7. این پلت فرم آزمایش از کانکتور سریع cas4 cas4 + اختصاصی OEM استفاده می کند ، که اتصال را ساده تر ، راحت تر و قابل اعتماد تر می کند. این پین ارتباطی ماژول CAS4 CAS4 + را خم نمی کند.


8. GODIAG برای BMW CAS4 / CAS4+ برنامه نویسی سیستم آزمایش ساختار توصیف
