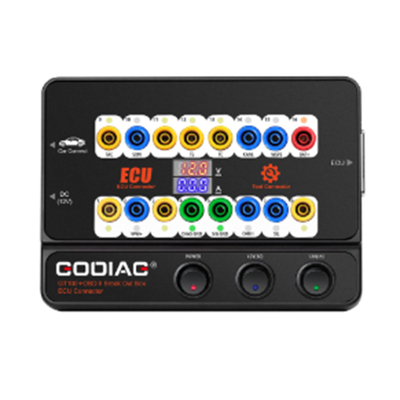

Godiag GT100+ GT100 Pro Breakout Box شامل نمایشگر الکتریکی جریان و ارتباطات CAN BUS می شود

توضیحات محصول

​

• 1.GT100+ نمایشگر جریان الکترونیک را اضافه می کند.

در بنک ماژول ECU را با استفاده از کانکتور موز یا آداپتور ECU اختصاصی db25 متصل کنید، Godiag GT100 + جریان الکترونیکی را نشان می دهد.

مزیت نشان دادن مقدار جریان الکترونیکی:

کاربر می تواند وضعیت فعلی ECU را به طور بصری ببیند. هیچ نمایشگر فعلی وجود ندارد یا جریان واقعی نمایش داده شده با جریان انتظارات مهندس مطابقت ندارد.بعد فوراً می توانید بررسی کنید که آیا سیم کشی اشتباه است یا خیر، اگر سیم کشی درست باشد، می تواند قضاوت کند که ECU ممکن است شکسته باشد، بنابراین نیازی به انجام ارتباطات تشخیصی نیست و می تواند مستقیما ECU را تعمیر کند.

اگر جریان زیادی نشان دهد، می توانید تشخیص دهید که کابل به درستی متصل نشده است یا ECU شکسته است.

2. GT100+ اضافه می کند ارتباط پروتکل CANBUS

GT100+ پین 1، 9، 3، 11، 12، 13، 8 [نسبت به کانکتور موز زرد در دستگاه]، این رابط پروتکل غیر استاندارد obd2 ممکن است پروتکل ارتباطات CAN BUS یا K-Line را نشان دهد.GT100 فقط می تونه پروتکل K-Line Pwm Vpw+ KWP 2000 رو نمایش بده.GT100+ ارتباطات پروتکل CANBUS K-Line Pwm Vpw+ KWP 2000 را نشان می دهد.

3. تنظیم مجدد ابزار / immobilizer زمانی که تمام کلیدهای از دست رفته

وقتی می خواهید کلید VW، پورشه، میتسوبیشی و ماشین های دیگر را با تمام کلید های گم شده برنامه ریزی کنید، یا برای برنامه ریزی ECU تویوتا،شما نیاز به فعال کردن داشبورد (تعداد مجدد ابزار) یا بیدار کردن ماژول حرکت پذیری اول. بعد از آن شما می توانید به طور مستقیم با استفاده از GT100 GT100 + کار می کنند.

a.برای کلید های نسل چهارم / پنجم پورشه و VAG (به عنوان مثال A6L Touareg A4 Q5 A7 جدید) ، لطفا از GT100 + به اتصال کوتاه قرص بانان PIN 16 ′′-PIN 1 برای روشن کردن داشبورد استفاده کنید.پس از آن استفاده از ابزار برنامه نویسی کلید برای اتصال به آداپتور زنانه از GT100 + برای جمع آوری داده هابرخی از داشبوردهای خودرو روشن نمی شوند، اما داده ها نیز می توانند جمع آوری شوند، به عنوان مثال: A6L Q7.

ب.برای تعویض ECU موتور تویوتا یا استفاده از برخی از برنامه نویس کلید به برنامه تویوتا زمانی که تمام کلیدهای از دست رفته آن نیاز به کوتاه پردازی PIN13-PIN4

ج.برای برنامه ریزی کلید میتسوبیشی با تمام کلید های از دست رفته یا برای تنظیم OBDII هنگامی که تمام کلید های از راه دور از دست رفته، لطفاً کوتاه کنید PIN1-PIN4.

برای عملکرد دیگر چه Godiag GT100+ ECU بنچ کانکتور می تواند انجام دهد، آن را به عنوان همان به عنوانگودياگ GT100.
